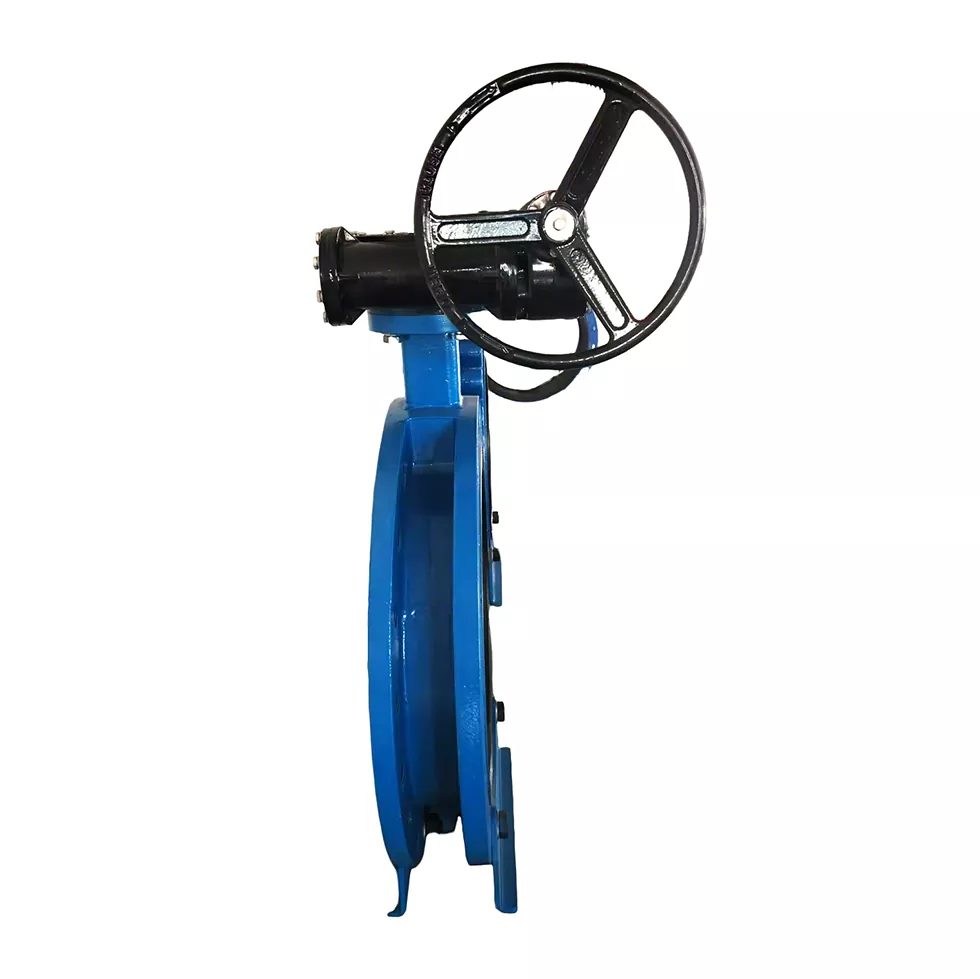

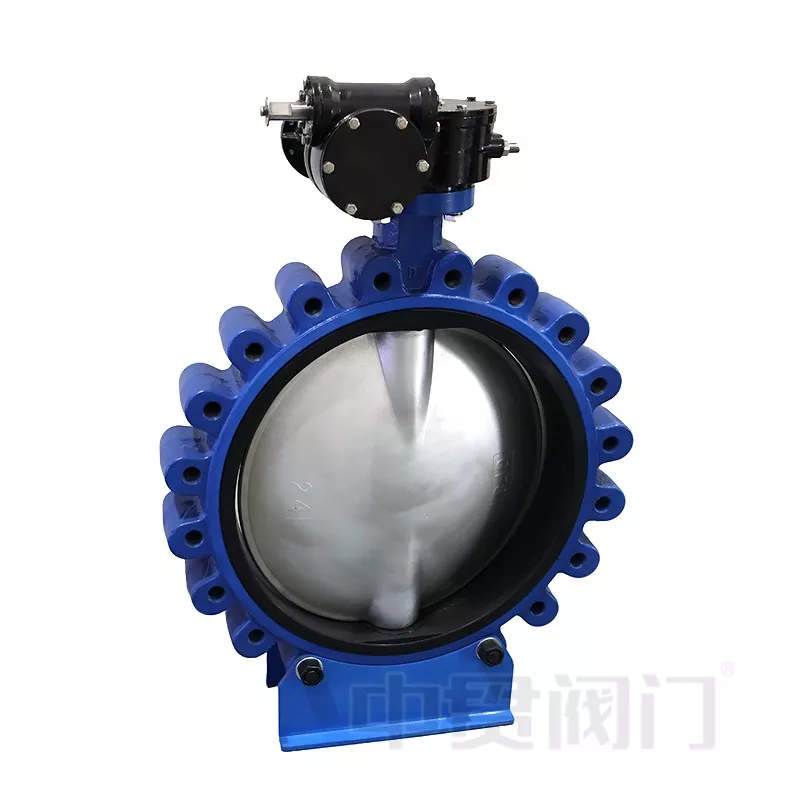

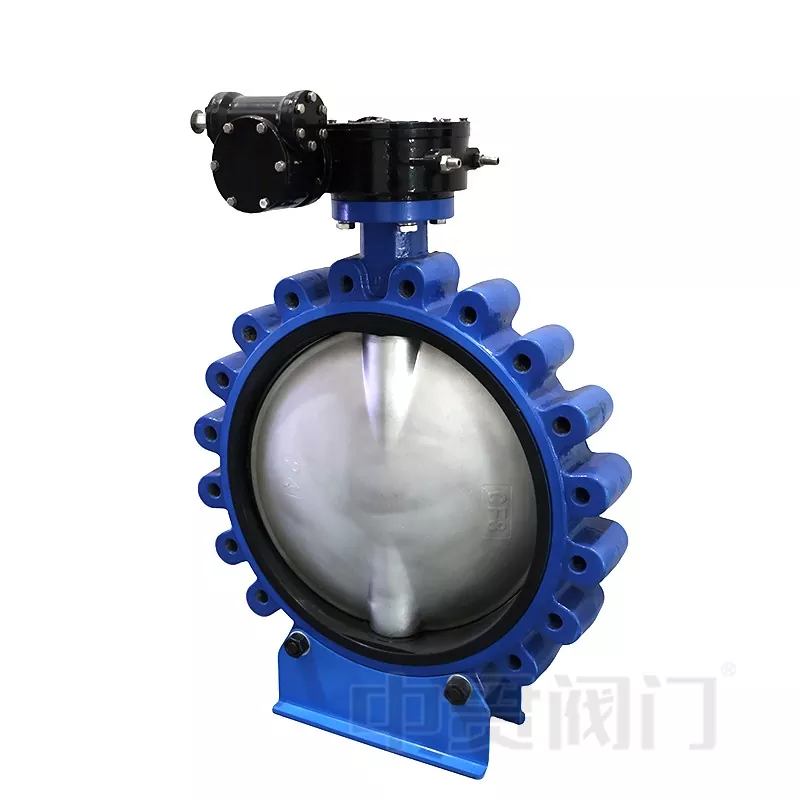

Van bướm loại Zhongguan Lugđược thiết kế cho các hệ thống đường ống yêu cầu lắp đặt linh hoạt, ngắt đáng tin cậy và bảo trì thuận tiện. Là cấu trúc van bướm đường tâm, nó thường được chọn choxử lý nước, tuần hoàn HVAC, đường ống công nghiệp và các ứng dụng mà van cần được tháo hoặc bảo dưỡng mà không ảnh hưởng đến việc bố trí đường ống hoàn chỉnh.
So với van bướm wafer,thiết kế kết nối lugsử dụng các lỗ ren trên thân van để cho phép cố định mặt bích độc lập. Cấu trúc này đặc biệt thích hợp cho việc lắp đặt cuối dòng, các phần cách ly thiết bị và đường ống mà một bên của kết nối có thể cần phải được tháo ra trong quá trình bảo trì.
Thân van có thể được sản xuất từ sắt dẻo, GGG50, thép không gỉ hoặc thép cacbon tùy theo yêu cầu về áp suất, đặc tính trung bình và điều kiện ăn mòn. Cấu trúc vấu phân phối ứng suất kết nối thông qua nhiều điểm cố định, cải thiện độ ổn định khi lắp đặt trong các đường ống chịu rung động hoặc hoạt động thường xuyên.
Đĩa sử dụng thiết kế hình tròn nhỏ gọn và xoay khoảng 90° giữa các vị trí mở hoàn toàn và đóng hoàn toàn. Đĩa thép không gỉ hoặc các vật liệu tương thích khác có thể được lựa chọn theo môi trường đường ống để cải thiện khả năng chống ăn mòn và hiệu suất dịch vụ.
Thân van truyền mô-men xoắn vận hành giữa bộ truyền động và đĩa. Việc bố trí trục ở giữa làm giảm độ phức tạp của cấu trúc và hỗ trợ vận hành trơn tru bằng các phương pháp truyền động bằng tay, khí nén hoặc điện.
EPDM, NBR, PTFEvà các vật liệu bịt kín khác có thể được lựa chọn theo phương tiện. EPDM thường được sử dụng cho các ứng dụng gốc nước, NBR phù hợp với các điều kiện liên quan đến dầu, trong khi PTFE được xem xét cho các yêu cầu kháng hóa chất mạnh hơn.
Trong hệ thống cấp nước và xử lý nước thải, van bướm vấu thường được lựa chọn vì cấu trúc nhỏ gọn và đặc tính dễ bảo trì. Cấu hình ghế EPDM thường được sử dụng cho các hệ thống tuần hoàn nước ngọt, nước thải và nước nói chung nơi yêu cầu tương thích hóa học ở mức vừa phải.
Đường ống làm mát công nghiệp và HVAC thường yêu cầu thao tác đóng mở thường xuyên. Thiết kế quay 90°, mô-men xoắn vận hành thấp và chiều dài lắp đặt nhỏ gọn giúp van bướm vấu phù hợp với các hệ thống điều khiển tuần hoàn có không gian lắp đặt hạn chế.
Đối với các đường ống công nghiệp chứa chất ăn mòn hoặc môi trường đặc biệt, nên chọn cấu hình van theo khả năng tương thích hóa học giữa vật liệu làm chỗ ngồi và môi trường. Ghế làm bằng PTFE có thể được xem xét cho môi trường hóa chất mạnh hơn, trong khi vật liệu NBR và FKM được sử dụng cho các ứng dụng liên quan đến dầu.
Hệ thống hàng hải và năng lượng thường yêu cầu van có khả năng chống ăn mòn và khả năng tiếp cận bảo trì thuận tiện. Cấu trúc kết nối vấu cho phép cách ly và thay thế dễ dàng hơn trong đường ống nơi không gian bảo trì bị hạn chế.
Trong quá trình hoạt động, đĩa quay quanh trục thân van. Khi van mở hoàn toàn, đĩa sẽ thẳng hàng với hướng dòng chảy của đường ống, giảm lực cản và cho phép môi trường đi qua mà ít bị cản trở nhất.
Khi đóng lại, đĩa quay khoảng 90° và ép vào chỗ bịt kín để ngăn dòng chảy. Tùy thuộc vào thiết kế van và vật liệu bịt kín, có thể đạt được hiệu suất ngắt hai chiều.
Đối với các ứng dụng tiết lưu, vị trí đĩa có thể được điều chỉnh giữa vị trí mở và đóng.
| So sánh | Van bướm loại Lug | Van bướm wafer |
|---|---|---|
| Phương thức kết nối | Lỗ vấu ren cho phép cố định mặt bích độc lập | Được lắp đặt giữa hai mặt bích bằng cách sử dụng bu lông |
| BẢO TRÌ | Thích hợp cho các hệ thống yêu cầu tháo van hoặc lắp đặt cuối dòng dễ dàng hơn | Phù hợp hơn cho việc lắp đặt đường ống tiêu chuẩn |
| Không gian lắp đặt | Thiết kế nhỏ gọn với kết nối linh hoạt mạnh mẽ hơn | Nhẹ và thường được sử dụng ở những nơi có không gian hạn chế |
| Ứng dụng điển hình | Xử lý nước, HVAC, đường ống công nghiệp, hệ thống cần bảo trì | Đường ống dẫn nước và tiện ích chung |
Chiết Giang Zhongguan Valve Manufacturing Co., Ltd.đã tập trung vào sản xuất van trong hơn 19 năm, với nguồn lực sản xuất đặt tại Thiên Tân và Ôn Châu, Chiết Giang. Công ty sản xuấtvan bướmbao gồm các loại wafer, vấu, tiết diện chữ U và mặt bích, với đường kính sản xuất chính từ DN40 đến DN1600.
Quy trình sản xuất bao gồm lắp ráp van, kiểm tra áp suất, lắp đặt đế van, lắp ống bọc trục và đánh dấu sản phẩm. Zhongguan cung cấp yêu cầuChứng chỉ ISOcho các van được sản xuất và có thể cung cấpGhế van được chứng nhận WRASkhi được yêu cầu.
Tuổi thọ của van bướm vấu chủ yếu bị ảnh hưởng bởi các điều kiện vận hành, bao gồm đặc tính môi trường, nhiệt độ, thay đổi áp suất, tần suất hoạt động và chất lượng lắp đặt. Việc lựa chọn vật liệu bịt kín tương thích và duy trì các điều kiện vận hành thích hợp giúp giảm sự mài mòn sớm của các bộ phận bịt kín.
Đúng. Van bướm loại Lug có thể được vận hành bằng tay cầm, bộ điều khiển bánh răng, bộ truyền động khí nén hoặc bộ truyền động điện theo yêu cầu điều khiển đường ống. Việc lựa chọn bộ truyền động phải phù hợp với yêu cầu về mô-men xoắn của van, tần số hoạt động và hệ thống tự động hóa.
Thông tin cần thiết thường bao gồm kích thước van, định mức áp suất, tiêu chuẩn kết nối, môi trường đường ống, phạm vi nhiệt độ, yêu cầu vật liệu mặt ngồi và yêu cầu thiết bị truyền động. Những chi tiết này giúp xác định cấu hình van phù hợp và tránh lựa chọn vật liệu không chính xác.
Ngăn ngừa rò rỉ phụ thuộc vào việc lựa chọn van chính xác, vật liệu bịt kín phù hợp, lắp đặt đúng cách và kiểm tra thường xuyên. Cần kiểm tra căn chỉnh đường ống, điều kiện kết nối mặt bích và các hạt lạ xung quanh bề mặt bịt kín trong quá trình lắp đặt để duy trì hiệu suất bịt kín.
