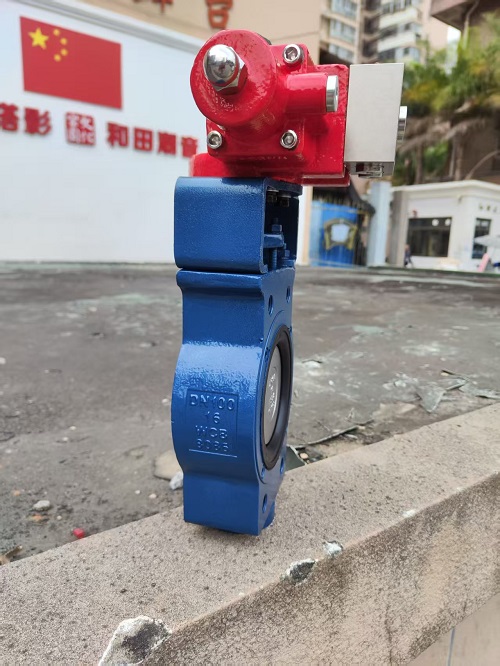

Thân WCB bán vấu và đĩa CF8 với van bướm lệch tâm dẫn động thủy lực

Thân WCB bán vấu và đĩa CF8 với Van bướm lệch tâm bộ truyền động thủy lực là loại van hiệu suất cao được thiết kế cho các ứng dụng đòi hỏi vận hành nhanh, bịt kín đáng tin cậy và bảo trì tối thiểu. Với thiết kế lệch tâm độc đáo và bộ truyền động thủy lực, van này lý tưởng để xử lý áp suất chênh lệch cao, đồng thời đảm bảo vận hành trơn tru và kéo dài tuổi thọ.

Đặc điểm thiết kế:

Loại van: Van bướm bù đắp đôi với ghế mềm

Van bướm lệch tâm có thiết kế lệch tâm kép, trong đó trục thân van được bù với cả bề mặt bịt kín và trục đường ống. Thiết kế sáng tạo này đảm bảo rằng đĩa nhanh chóng tách ra khỏi mặt tựa trong quá trình mở, giảm đáng kể ma sát và mài mòn, đồng thời kéo dài tuổi thọ của phốt van.

Thiết kế bù đắp:

Thiết kế bù đắp cải thiện hiệu quả của van bằng cách cho phép đĩa di chuyển với lực cản tối thiểu, giúp vận hành mượt mà hơn và giảm mài mòn cơ học. Kết quả là một van mang lại hiệu suất cao trong khi yêu cầu bảo trì ít hơn.

Hệ thống niêm phong:

Ghế mềm đàn hồi:

Van sử dụng đế mềm đàn hồi, thường được làm bằng các vật liệu như EPDM, NBR, PTFE, v.v. Thiết kế đế mềm này đảm bảo khả năng bịt kín đàn hồi tuyệt vời, đạt được độ rò rỉ bằng không hai chiều. Nó đáp ứng các tiêu chuẩn niêm phong nghiêm ngặt như ANSI Cấp VI, khiến nó có độ tin cậy cao cho nhiều ứng dụng công nghiệp.

Thông số vật liệu:

Vật liệu cơ thể

Thân van được làm bằng thép WCB Carbon, mang lại kết cấu vững chắc và khả năng chống chịu áp lực chung tuyệt vời. Vật liệu này đảm bảo độ bền trong môi trường có nhu cầu cao, bao gồm các ngành công nghiệp có tốc độ dòng chảy cao hoặc môi trường mài mòn.

Chất liệu đĩa

Đĩa van được chế tạo từ Thép không gỉ CF8 (304), được biết đến với khả năng chống ăn mòn tuyệt vời, độ bền và độ bền cao. Bề mặt được đánh bóng hoặc phủ của đĩa đảm bảo tiếp xúc chặt chẽ với mặt tựa mềm để có độ kín đáng tin cậy đồng thời mang lại khả năng chống ăn mòn và mài mòn.

Thiết kế kết nối:

Thân bán Lug:

Van này có thiết kế thân bán vấu, cho phép lắp đặt và tháo rời dễ dàng. Thiết kế bán vấu bao gồm các lỗ vấu có ren, giúp có thể lắp đặt van bằng bu lông xuyên suốt, tương tự như van wafer. Ưu điểm chính của thiết kế này là khả năng hỗ trợ van trong quá trình tháo dỡ đường ống, tạo điều kiện cho việc bảo trì dễ dàng hơn mà không cần tháo hoàn toàn van khỏi hệ thống.

Truyền động:

Thiết bị truyền động thủy lực:

Van được trang bị bộ truyền động thủy lực, cung cấp mô-men xoắn cao và phản ứng nhanh cho các ứng dụng yêu cầu vận hành van nhanh hoặc xử lý chênh lệch áp suất cao để mở. Thiết bị truyền động thủy lực lý tưởng cho các hệ thống yêu cầu mức độ kiểm soát và hiệu suất cao hơn, chẳng hạn như trong đường ống dẫn dầu và khí đốt, xử lý hóa chất và các ứng dụng công nghiệp khác.

Tích hợp thủy lực:

Thiết bị truyền động này có thể được tích hợp trực tiếp vào hệ thống điều khiển thủy lực, mang lại khả năng vận hành liền mạch và kiểm soát chuyển động của van tốt hơn. Nó được thiết kế để đảm bảo hiệu suất cao và mức tiêu thụ năng lượng tối thiểu đồng thời tối đa hóa độ tin cậy vận hành.

Ứng dụng:

Xử lý nước và nước thải

Công nghiệp dầu khí

Xử lý hóa chất

Nhà máy điện

Hệ thống HVAC

Công nghiệp Giấy & Bột giấy

Dược phẩm và chế biến thực phẩm

Ưu điểm chính:

Hao mòn tối thiểu: Thiết kế lệch tâm giúp giảm ma sát, kéo dài tuổi thọ của vòng đệm và giảm yêu cầu bảo trì.

Không rò rỉ hai chiều: Thiết kế ghế mềm đàn hồi đảm bảo hoạt động không bị rò rỉ theo cả hai hướng.

Vận hành nhanh và hiệu quả: Với bộ truyền động thủy lực, van mang lại thời gian phản hồi nhanh, lý tưởng cho các ứng dụng áp suất cao và hoạt động nhanh.

Bảo trì dễ dàng: Thiết kế bán vấu cho phép tháo và lắp lại van dễ dàng trong quá trình bảo trì định kỳ, tiết kiệm thời gian và chi phí nhân công.

Chống ăn mòn: Đĩa thép không gỉ CF8 và thân bằng thép carbon WCB đảm bảo độ bền và khả năng chống ăn mòn trong môi trường khắc nghiệt.

Thông số kỹ thuật:
