Đầu tiên, hãy nghĩ về chiếc vòi phổ biến nhất trong nhà bạn hoặc chiếc van đĩa sắt kiểu cũ mà bạn từng thấy. Miếng (đĩa) của công tắc đó được luồn qua một trục (thân van) ở giữa. Khi nó mở hoặc đóng, chiếc đĩa đó cọ xát vào vòng đệm kín, giống như cọ xát một cục tẩy vào bàn. Theo thời gian, nó chắc chắn sẽ bị rò rỉ.

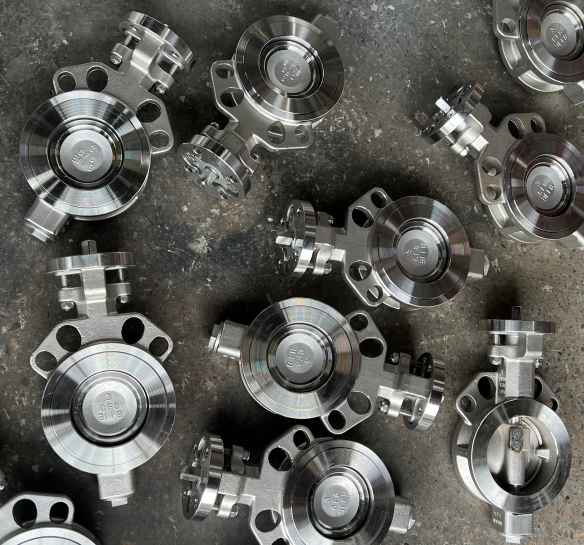

Lập dị képvan bướmlà một giải pháp được các kỹ sư nghĩ ra để tránh làm hao mòn các bộ phận. Họ đã cố tình đặt trục hơi lệch tâm hai lần: một lần cách xa tâm tấm van và một lần khác cách xa tâm của toàn bộ đường ống. Điều này tương tự như một cánh cửa ban đầu quay quanh trục trung tâm của nó. Bây giờ, nếu bạn di chuyển trục cửa lên vị trí cao hơn một chút thì khi mở cửa, chẳng phải việc nâng nó lên khỏi mặt đất mà không chạm sàn sẽ dễ dàng hơn nhiều sao? Nguyên tắc lệch tâm kép là như nhau. Khi van mở, tấm van nhanh chóng nâng lên và rời khỏi bề mặt bịt kín, dẫn đến ma sát ít hơn nhiều. Vì vậy, nó có thể sử dụng lớp đệm kim loại, bền hơn và có thể sử dụng trong các tình huống có áp suất cao hơn và nhiệt độ cao hơn. Tuy nhiên, khi đóng van vẫn phải dựa vào lực đẩy mạnh của van.vantấm vào vòng đệm để đạt được độ kín, có thể coi là "ép chặt" để tránh rò rỉ.
Van bướm ba thiên thậm chí còn khéo léo hơn. Dựa trên thiết kế thiên vị kép, người ta đã bổ sung thêm thủ thuật thứ ba: làm cho bề mặt bịt kín của bệ van nghiêng, tạo cho nó một góc. Điều này thực sự đáng chú ý! Góc nghiêng này đảm bảo khi tấm van đóng lại, nó không đẩy thẳng vào trong mà giống như một cái nêm, nó “dính” vào một góc.
Hãy để tôi giải thích theo cách này: Việc đóng lệch tâm kép cũng giống như việc đóng một cuốn sách và ép một cuốn sách khác vào đó. Trong khi việc đóng lệch tâm ba lần giống như đóng một hình nêm hình tam giác vào một khoảng trống bằng gỗ, bạn càng đóng nó chặt hơn và hầu như không có ma sát trượt giữa chúng. Do hầu như không có ma sát nên hiệu suất bịt kín của van bướm ba lệch tâm cực kỳ tốt, đạt "không rò rỉ" (nghĩa là không rò rỉ dù chỉ một giọt) và cực kỳ bền vì hoàn toàn không bị mòn. cácnguyên vật liệunó sử dụng đều là kim loại cứng cao cấp, có thể chịu được nhiệt độ cao, áp suất cao và môi trường ăn mòn mạnh.
Vì vậy, để tóm tắt ngắn gọn:
Độ lệch tâm kép là "nâng lên xoay rồi bóp chặt", vốn đã tốt hơn nhiều so với phương pháp cũ. Nó là một cường quốc có hiệu quả chi phí cao.
Độ lệch tâm ba là "chèn theo đường chéo và không hề bị mài mòn", nó là vua của công nghệ tiên tiến, chuyên giải quyết những thách thức khó khăn có yêu cầu nghiêm ngặt và không thể chịu được bất kỳ sự rò rỉ nào.
Nếu bạn có nhiều tiền hoặc điều kiện làm việc rất khắc nghiệt thì hãy chọn thiết kế lệch tâm ba điểm. Chắc chắn đó sẽ là sự lựa chọn đúng đắn. Nếu yêu cầu không cao đến thế thì thiết kế lệch tâm hai điểm sẽ là quá đủ.
