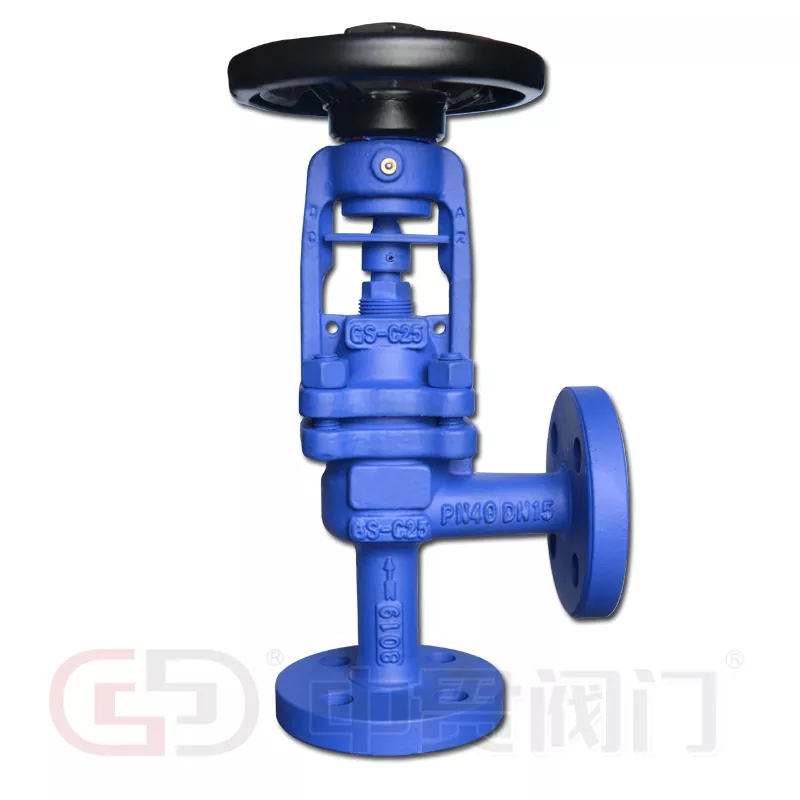

Van cầu kín loại góc tiêu chuẩn DIN

Van cầu kín loại góc tiêu chuẩn DIN thể hiện sự phát triển quan trọng trong công nghệ kiểm soát chất lỏng. Không giống như van kiểu thẳng truyền thống, thiết kế thân góc này vốn đã giải quyết được những hạn chế về không gian và thách thức thoát nước thường gặp trong mạng lưới đường ống phức tạp. Bằng cách chuyển hướng dòng chảy ở góc 90 độ, nó giúp loại bỏ nhu cầu lắp thêm khớp khuỷu, giảm tổn thất áp suất và chi phí lắp đặt.

Mô tả sản phẩm & Thông số kỹ thuật

Van cầu kín loại góc tiêu chuẩn DIN này kết hợp kiểu góc tiết kiệm không gian với vòng đệm ống thổi bằng kim loại nhiều lớp. Đây là lựa chọn ưu tiên cho các nhiệm vụ cách ly quan trọng trong hệ thống dầu truyền nhiệt, hơi quá nhiệt và khí độc hại.

• Vật liệu xây dựng

Thân máy/Nắp ca-pô: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Ống thổi: SS304, SS316, SS316L, SS310S, Hastelloy C

Ghế & Đĩa: Thép không gỉ với mặt cứng Stellite (tùy chọn)

• Kích thước & Phạm vi áp suất

Phạm vi kích thước: DN15 – DN400

Định mức áp suất: PN16 – PN40

Phạm vi nhiệt độ: ≤600 ° C

• Ứng dụng & phương tiện điển hình

Hệ thống: Hệ thống dầu nóng, hệ thống hơi nước, hệ thống nước nóng lạnh, nhà máy amoniac.

Phương tiện: Hơi nước, khí xử lý, nước nóng, dầu truyền nhiệt, amoniac, chất lỏng truyền nhiệt.

Ưu điểm cốt lõi

Yếu tố con dấu kim loại Bellows

Trung tâm của van này là một ống thổi kim loại nhiều lớp được tạo hình bằng thủy lực. Điều này giúp loại bỏ vòng đệm động ở thân, ngăn chặn hoàn toàn sự rò rỉ bên ngoài. Không giống như các van chỉ đóng gói thông thường, thiết kế ống xếp đảm bảo không phát thải tức thời – rất quan trọng đối với các nhà máy có trách nhiệm cao và nhạy cảm với môi trường.

Hình học đĩa được tối ưu hóa

Cấu hình đĩa hình nón, được sắp xếp hợp lý cung cấp đặc tính dòng tuyến tính và khả năng ngắt chặt chẽ (lên đến tốc độ rò rỉ Loại VI). Thiết kế này làm giảm xói mòn và rung động, kéo dài đáng kể tuổi thọ sử dụng so với van cầu tiêu chuẩn.

Hệ thống niêm phong dự phòng (Ống xếp + Đóng gói)

Chúng tôi kết hợp kiến ​​trúc con dấu kép. Con dấu chính là ống thổi kim loại. Nếu ống thổi bị hỏng (cực kỳ hiếm), lớp đệm PTFE hoặc than chì thứ cấp sẽ cung cấp vòng đệm dự phòng ngay lập tức, đảm bảo an toàn cho nhà máy không bị gián đoạn.

Lắp mỡ để bôi trơn

Một khớp nối mỡ tích hợp cho phép bôi trơn trực tiếp, tại chỗ cho cụm thân, đai ốc và ống bọc ngoài. Điều này làm giảm mô-men xoắn vận hành và ngăn cản hiện tượng dồn nén trong các ứng dụng có chu kỳ cao.

Tay quay tiện dụng

Được thiết kế với các đường gờ chống trượt và đường kính tối ưu, tay quay giúp giảm sự mệt mỏi của người vận hành và mang lại khả năng điều chỉnh mượt mà, chính xác. Cấu trúc hạng nặng chống lại thiệt hại do va đập trong môi trường nhà máy gồ ghề.

Hỏi đáp – Thông tin đấu thầu thực tế

Hỏi: Bạn có MOQ không?

A: Không, chúng tôi không có số lượng đặt hàng tối thiểu. Ngay cả khi bạn chỉ cần một sản phẩm, chúng tôi sẽ sản xuất và cung cấp nó. Là một nhà máy linh hoạt, trước đây chúng tôi đã cung cấp một van an toàn duy nhất để hỗ trợ khách hàng bảo trì khẩn cấp.

Hỏi: Bạn có thể cung cấp các tiêu chuẩn khác không?

Đ: Vâng. Mặc dù chuyên môn cốt lõi của chúng tôi là Van cầu kín loại góc tiêu chuẩn DIN, chúng tôi có thể sản xuất theo các tiêu chuẩn khác (ANSI, BS, JIS) theo yêu cầu. Đơn giản chỉ cần cung cấp tiêu chuẩn và cấp áp suất cần thiết cho nhóm nhà cung cấp của chúng tôi.

Hỏi: Tôi có thể lấy bản vẽ các van yêu cầu không?

A: Có, nhưng xin lưu ý rằng việc chuẩn bị vẽ cần có thời gian. Cho phép đủ thời gian thực hiện trong lịch trình dự án của bạn. Đối với các loại van đặc biệt, không phổ biến hoặc phạm vi rộng (ví dụ: DN400 hoặc hợp kim đặc biệt), chúng tôi không thể luôn cung cấp bản vẽ vì không có nhà máy nào sản xuất mọi loại van. Tuy nhiên, đối với tất cả các cấu hình DIN tiêu chuẩn, đều có sẵn bản vẽ đầy đủ chiều và P&ID.

Q: Báo giá trong bao lâu?

A: Thông thường trong vòng 24 giờ đối với các yêu cầu tiêu chuẩn. Đối với các van đặc biệt (ví dụ: loại hợp kim cao hoặc loại áp suất không tiêu chuẩn), vui lòng cho phép tối đa 48 giờ. Chúng tôi ưu tiên phản hồi nhanh chóng với tư cách là nhà sản xuất chuyên nghiệp của Trung Quốc.

Hỏi: Còn việc đóng gói thì thế nào?

Trả lời: Bao bì xuất khẩu tiêu chuẩn sử dụng vỏ gỗ kín để chống ăn mòn. Đối với kích thước lớn (thường trên DN200), van được cố định trên pallet bằng màng căng và màng chống ẩm. Tất cả các đóng gói đáp ứng tiêu chuẩn vận chuyển quốc tế.
