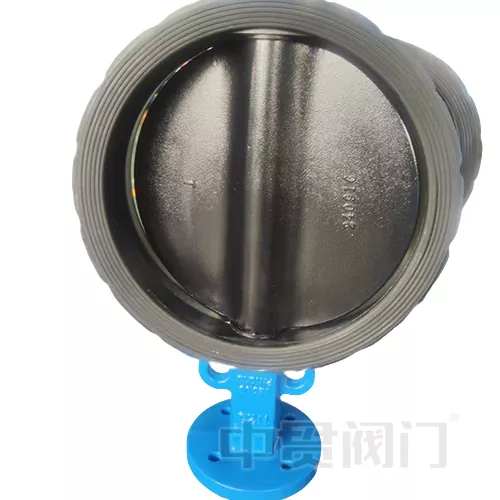

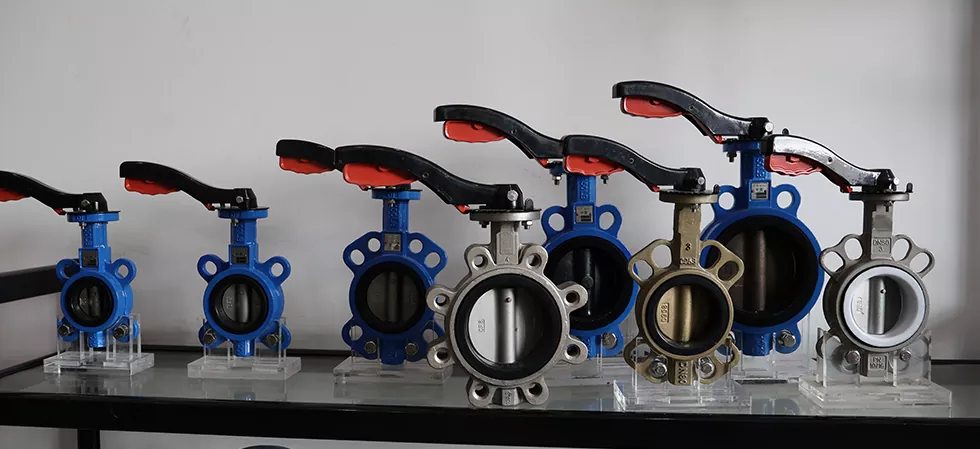

Thiết kế van bướm tiêu chuẩn EN593

Là một đặc điểm kỹ thuật quan trọng trong lĩnh vực van công nghiệp ở châu Âu, tiêu chuẩn thiết kế EN593 cung cấp một khung hệ thống cho thiết kế, sản xuất và thử nghiệm các van bướm kim loại. Bài viết này sẽ phân tích sâu sắc các yêu cầu cốt lõi của tiêu chuẩn và khám phá những lợi thế kỹ thuật của các van bướm đáp ứng tiêu chuẩn này (Van bướm tiêu chuẩn thiết kế EN 593) trong các kịch bản công nghiệp.

Thông số kỹ thuật cốt lõi của tiêu chuẩn EN593

EN593 được phát triển bởi Ủy ban Tiêu chuẩn hóa Châu Âu (CEN) và được áp dụng cho việc thiết kế các van bướm kim loại trong các hệ thống đường ống có mặt bích hoặc mông, bao gồm các chức năng cách ly, điều hòa và kiểm soát. Điểm nổi bật về kỹ thuật của nó bao gồm:

Phạm vi áp lực và kích thước:

1. Áp lực danh nghĩa (PN): 2,5 đến 40 bar; Tiêu chuẩn Mỹ (lớp): 150 đến 300;

2. Đường kính danh nghĩa (DN): DN20 đến DN2400, với sự hỗ trợ tối đa của thiết kế đường kính 2,4 mét (DN2400);

3. Các ứng dụng đặc biệt (như kiểm soát quy trình) yêu cầu tham chiếu đến các tiêu chuẩn bổ sung EN1349 và EN60534-2-1.

Yêu cầu vật liệu và cấu trúc:

1. Cơ thể van phải được làm bằng kim loại chống ăn mòn (như thép carbon, thép không gỉ hoặc thép song công) và đáp ứng chứng nhận vật liệu EN 10204;

2. Tấm van và tấm bướm phải có cường độ xoắn, và con dấu ghế van phải được điều chỉnh theo con dấu mềm (EPDM/FKM) hoặc con dấu cứng bằng kim loại đến kim loại;

3. Kích thước kết nối mặt bích nghiêm ngặt tuân theo tiêu chuẩn EN 558 để đảm bảo khả năng thay thế toàn cầu.

Thông số kỹ thuật kiểm tra hiệu suất:

1. Thử nghiệm niêm phong: Theo tiêu chuẩn ISO 5208, không có rò rỉ nào đạt được ở mức 1,1 lần so với áp suất định mức;

2. Xác minh mô -men xoắn hoạt động: Sau khi bộ truyền động được cài đặt, nó phải vượt qua 1000 kiểm tra chu kỳ mở và đóng, và dao động mô -men xoắn là 5%;

3. Kiểm tra cường độ áp suất: Cơ thể van phải chịu được kiểm tra áp suất thủy tĩnh gấp 1,5 lần áp suất PN trong 3 phút mà không biến dạng

Ouren593 Thiết kế van bướm tiêu chuẩn theo tiêu chuẩn này, nếu bạn cần xác nhận tiêu chuẩn khác, vui lòng liên hệ với chúng tôi.

Lợi thế kỹ thuật

Ưu điểm kỹ thuật:

Van bướm tuân thủ tiêu chuẩn EN593 (Van bướm tiêu chuẩn thiết kế EN593) hoạt động tốt trong các kịch bản sau:

Khả năng thích ứng với phương tiện truyền thông khắc nghiệt:

1. Bằng cách tối ưu hóa bề mặt tấm bướm với halar, ptfe hoặc mạ kim loại, nó có thể chịu được axit mạnh mẽ, hơi nước nhiệt độ cao và phương tiện hạt mài mòn13;

2. Ví dụ, van DN1600 có thể chịu được sự ăn mòn H2S H2S ở các điều kiện 150 và PN16 trong một thời gian dài trong hệ thống thu hồi lưu huỳnh của một nhà máy hóa dầu.

Thiết kế niêm phong hiệu quả cao:

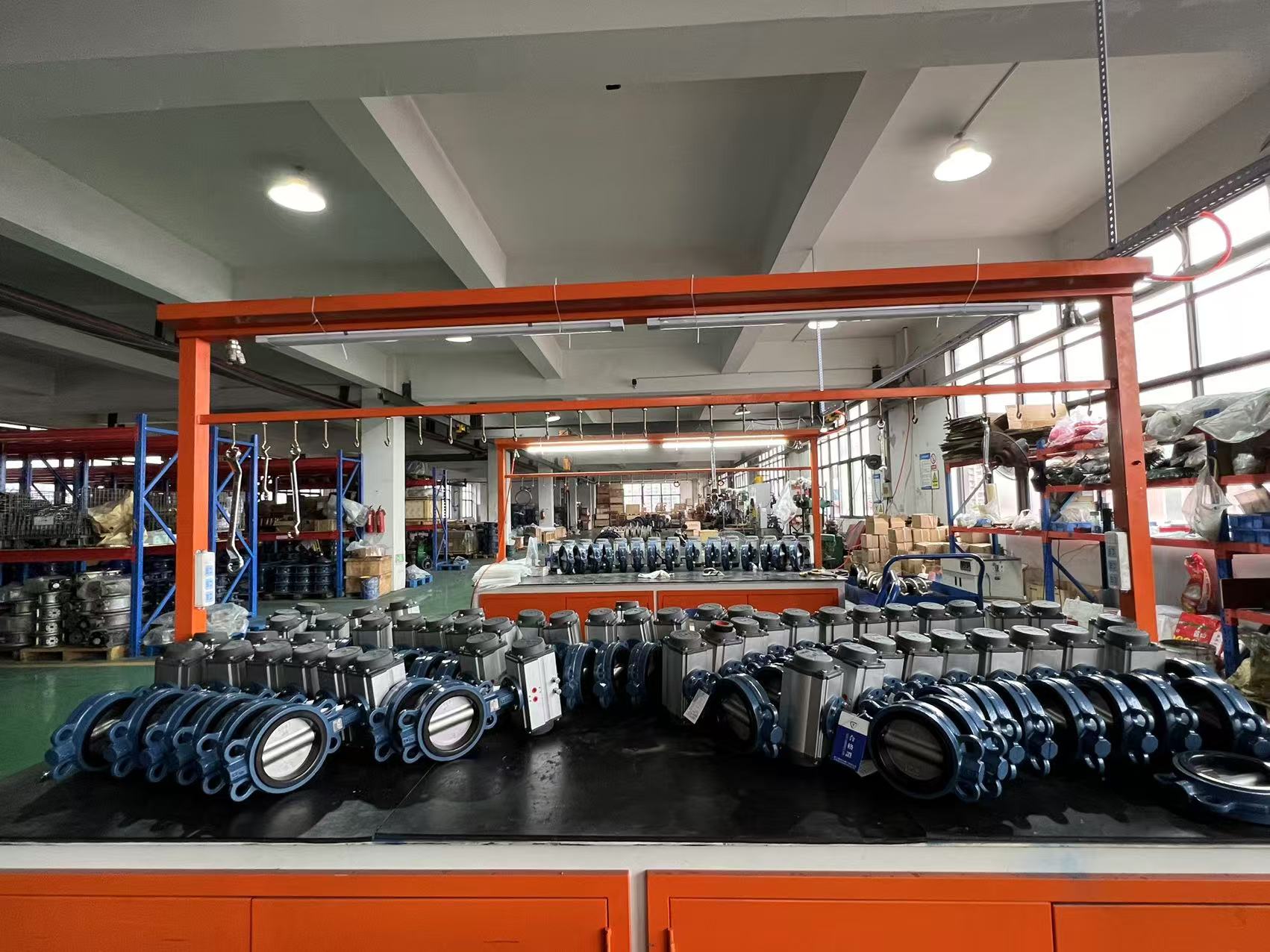

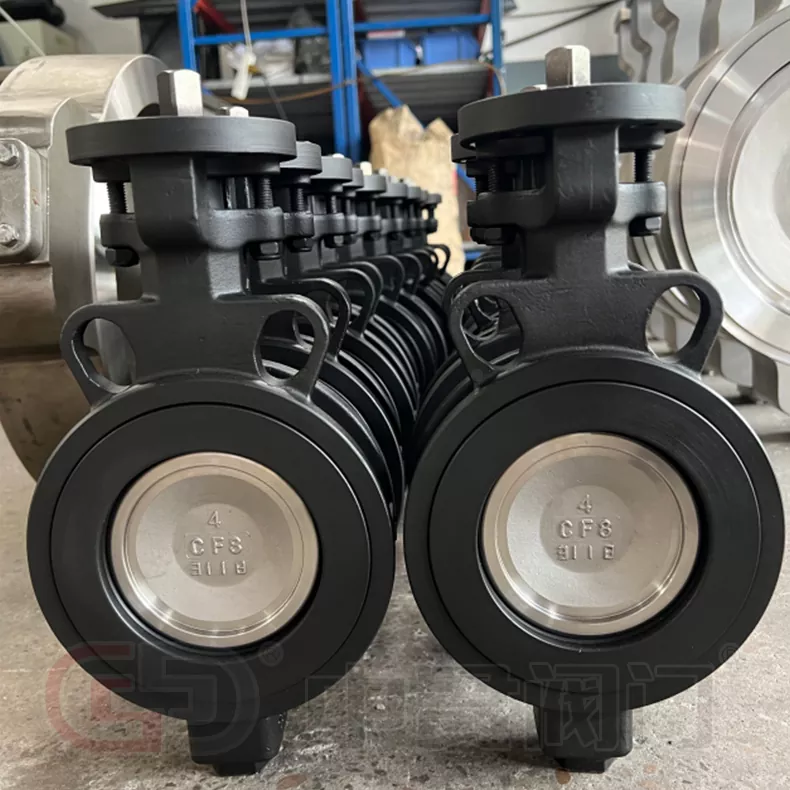

1. Cấu trúc niêm phong hai chiều (đôi lập dị hoặc ba lập dị) làm giảm ma sát mở và đóng và kéo dài tuổi thọ của ghế van;

2

Tiềm năng nâng cấp thông minh

1. Giao diện trục vuông ISO5211 được tiêu chuẩn hóa (F05-F25) hỗ trợ tích hợp nhanh chóng các bộ truyền động điện/khí nén;

2. Kết hợp với Internet công nghiệp (IIoT), mô -men xoắn của van, nhiệt độ và dữ liệu cảnh báo rò rỉ có thể được theo dõi trong thời gian thực.
