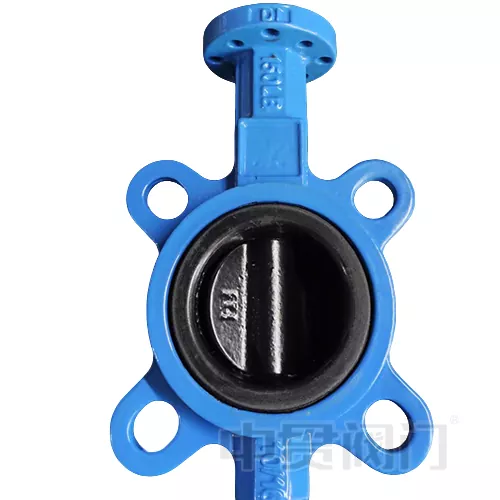

Van bướm đĩa tráng Halar

Van bướm đĩa phủ Halar được thiết kế cho môi trường hóa học khắc nghiệt, sử dụng lớp phủ Halar (ECTFE) trên bề mặt đĩa để đạt được khả năng chống ăn mòn vượt trội. Với phạm vi nhiệt độ sử dụng từ -40oC đến 150oC (ứng dụng nhiệt độ cụ thể cũng cần xem xét vật liệu ghế) và độ dày 0,5-1,2mm.

Chức năng cốt lõi của lớp phủ HALAR

HALAR (ethylene-chlorotrifluoroethylene copolymer, ECTFE) là chất fluoropolymer hiệu suất cao, phủ đều bề mặt tấm bướm thông qua quy trình phun tĩnh điện để tạo thành lớp bảo vệ dày đặc có độ dày 0,5 ~ 1,2mm. Trong van bướm đĩa phủ Halar, các chức năng cốt lõi của lớp phủ này bao gồm:

1. Chống ăn mòn hóa học: Nó có thể chịu được axit sunfuric 98%, axit clohydric 37%, kiềm mạnh (như 50% NaOH) và dung môi hữu cơ (như axeton, xylene), và tốc độ ăn mòn nhỏ hơn 0,01mm / năm;

2. Khả năng chịu nhiệt độ: Phạm vi nhiệt độ sử dụng lâu dài -40oC ~ 150oC, khả năng chống sốc nhiệt ngắn hạn 180oC;

3. Độ thấm thấp: Cấu trúc phân tử dày đặc, giúp nền kim loại của tấm bướm không bị ăn mòn do độ xuyên trung bình;

4. Chống mài mòn và chống dính: Hệ số ma sát bề mặt thấp tới 0,3, làm giảm độ bám dính của vật liệu dạng hạt và kéo dài chu kỳ bảo trì.

5. So với lớp phủ PTFE hoặc PP, độ bền cơ học của HALAR tăng hơn 50%, đặc biệt là trong điều kiện đóng mở thường xuyên, có thể ngăn lớp phủ bị nứt và rơi ra.

Tối ưu hóa cấu trúc:

Để thích ứng với các đặc tính vật lý của lớp phủ HALAR, van bướm đĩa phủ Halar của chúng tôi áp dụng thiết kế có mục tiêu:

1. Gia công chính xác tấm bướm: Vật liệu cơ bản được làm bằng thép không gỉ 316L hoặc thép song công, độ nhám bề mặt là ≤Ra3,2μm bằng phương pháp tiện CNC, tạo cơ sở bám dính đồng đều cho lớp phủ. Các cạnh của tấm bướm được làm tròn để tránh tập trung ứng suất lên lớp phủ.

2. Hệ thống bịt kín hai chiều: Với đế van bịt kín mềm EPDM hoặc FKM, nó tạo thành giao diện bịt kín "composite cứng và linh hoạt" với lớp phủ HALAR, đạt được độ rò rỉ bằng 0 hai chiều ở áp suất ≤PN16 (theo tiêu chuẩn ISO 5208).

3. Thích ứng ổ đĩa ISO5211: Mặt trên của thân van được trang bị giao diện trục vuông (theo tiêu chuẩn ISO5211 F05-F10), có thể lắp trực tiếp với bộ truyền động khí nén/điện và sai số đầu ra mô-men xoắn là 5%.

Phương tiện áp dụng và các tình huống điển hình

Van bướm đĩa phủ Halar được thiết kế cho các phương tiện sau:

1. Axit/kiềm mạnh: như dung dịch mạ điện (có chứa axit cromic), khí clo ướt trong quá trình clo-kiềm, axit photphoric đậm đặc;

2. Dung môi hữu cơ: các chất trung gian hóa dầu như benzen, este, xeton, v.v.;

3. Môi trường oxy hóa: hydro peroxide (nồng độ<50%), dung dịch natri hypoclorit;

4. Chất lỏng có độ tinh khiết cao: Chất tẩy rửa CIP/SIP trong ngành dược phẩm, cung cấp nước siêu tinh khiết.
