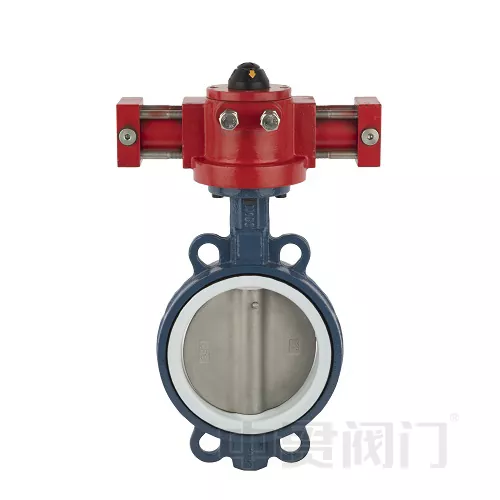

Van bướm đồng tâm của bộ truyền động thủy lực

Van bướm đồng tâm của bộ truyền động thủy lực được đặc trưng bởi một đĩa quay xung quanh trục trung tâm để điều khiển dòng chảy, trong khi bộ truyền động thủy lực sử dụng áp suất chất lỏng để di chuyển van. Sự kết hợp này cho phép kiểm soát chính xác và mạnh mẽ của dòng chất lỏng trong các ứng dụng khác nhau, đặc biệt là khi cần tự động hóa và cần có các hình ảnh cao hơn.

I. Nguyên tắc làm việc

Hệ thống kiểm soát chất lỏng công nghiệp điều chỉnh dòng chảy bằng cách mở và đóng van bướm. Van bướm thủy lực sử dụng hệ thống truyền động thủy lực để chuyển đổi áp suất chất lỏng thành năng lượng cơ học, điều khiển trục van để hoàn thành chuyển động quay 90 °. So với các bộ truyền động điện/ khí nén, hệ thống thủy lực cung cấp sản lượng mô -men xoắn cao hơn và điện trở tác động tốt hơn.

Ii. Cấu trúc và chức năng cốt lõi

Các thành phần cơ thể van

Đĩa: Mở và đóng đường dẫn dòng chảy bằng cách xoay 90 °.

Thân van: Thành phần truyền lõi kết nối bộ truyền động với đĩa.

Hệ thống niêm phong: ghế van mềm EPDM đảm bảo rò rỉ bằng không.

Phương pháp kết nối: Thiết kế mặt bích/wafer (tuân thủ các tiêu chuẩn ANSI/EN).

Bộ truyền động thủy lực

Áp lực dầu điều khiển một xi lanh piston, phát ra lực tuyến tính → chuyển đổi thành mô -men xoắn quay.

Đột quỵ tiêu chuẩn 90 °, thời gian đáp ứng ≤ 3 giây.

Tùy chọn tác dụng đơn (trở lại lò xo) hoặc tác động kép (ổ thủy lực hai chiều).

Iii. Lợi thế kỹ thuật
