Là một loại van điều khiển chất lỏng, van bướm chủ yếu bao gồm một thành phần - tấm van. Việc lựa chọn thành phần này có thể ảnh hưởng đáng kể đến hiệu quả hoạt động và tuổi thọ dịch vụ của hệ thống chất lỏng.
I. Các loại và đặc điểm cấu trúc tấm van

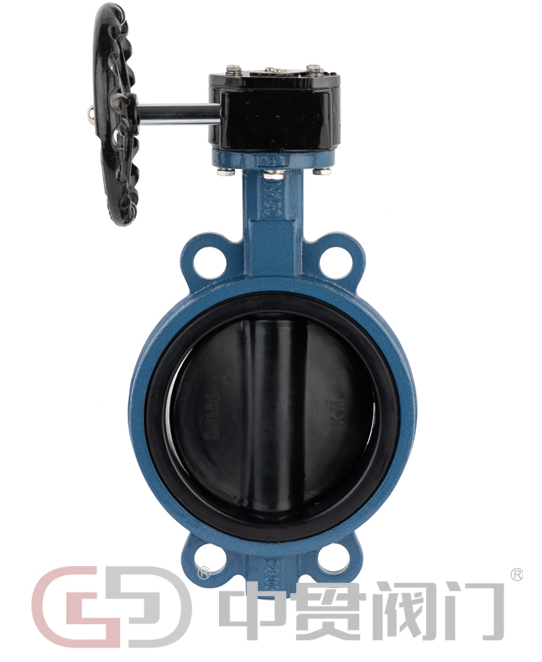

Tấm van đồng tâm (van bướm trung tâm)
Loại này có một thiết kế trong đó trung tâm của tấm van được căn chỉnh với trục của thân van. Nó có những lợi thế của cấu trúc đơn giản và chi phí thấp. Nó phù hợp cho các điều kiện áp suất thấp dưới PN10 và thường được tìm thấy trong các hệ thống cấp nước và hệ thống nước lưu thông điều hòa không khí. Ưu điểm của nó nằm ở việc bảo trì dễ dàng, nhưng hiệu suất niêm phong tương đối hạn chế.
Tấm van lập dị đơn
Bằng cách thiết kế trung tâm thân van để đi lệch một chút so với trung tâm của tấm van, điện trở ma sát trong quá trình mở và đóng được giảm hiệu quả. Cấu trúc này thực hiện đặc biệt tốt trong điều kiện áp suất trung bình và thấp (PN16-PN25), và đặc biệt phù hợp để xử lý nước thải và vận chuyển chất lỏng hóa học nói chung.
Tấm van lập dị kép
Nó áp dụng một thiết kế bù kép cho thân van và tấm van, tối ưu hóa góc tiếp xúc niêm phong và kéo dài đáng kể tuổi thọ dịch vụ. Trong điều kiện làm việc áp suất trung bình và cao, từ PN25 đến PN40, nó đặc biệt phù hợp với các hệ thống đường ống trong các ngành công nghiệp hóa học và hóa học đòi hỏi phải mở và đóng cửa thường xuyên.
Ba tấm van lập dị
Do thiết kế ba lập dị của thân van, tấm van và ghế van, con dấu cứng kim loại đã đạt được sự thay đổi công nghệ về hiệu suất ma sát. Cácchất lượng caoCấu trúc có thể chịu được nhiệt độ lên tới 600 và áp lực trên PN64, làm cho nó trở thành sản phẩm lựa chọn chính cho các đường ống hơi nước và hệ thống vận chuyển dầu/khí.
Ii. Phân tích đặc điểm vật liệu của tấm van
Sê -ri vật liệu kim loại
Tấm van gang: bao gồm gang xám HT200/HT250 và gang dễ uốn QT450. Nó có hiệu suất chi phí cao và khả năng chống ăn mòn hạn chế. Nó chủ yếu được sử dụng trong các hệ thống nước áp suất thấp và vận chuyển khí không ăn mòn.
Các tấm van bằng thép carbon: Với cường độ vượt trội so với gang, WCB (A216) và LCB (thép carbon ở nhiệt độ thấp) có thể chịu được áp suất lên đến PN40. Tuy nhiên, chúng cần được sử dụng cùng với lớp phủ chống ăn mòn. Chúng thường được tìm thấy trong các đường ống hơi và hơi nước trung bình và áp suất thấp.
Lựa chọn các tấm van bằng thép không gỉ
304 Thép không gỉ: Loại mục đích chung cho các ngành công nghiệp thực phẩm và dược phẩm
Thép không gỉ 316: Mô hình ăn mòn nước chống biển (chứa molypden)
Thép pha kép: tăng gấp đôi sức mạnh, khả năng chống ăn mòn thậm chí còn mạnh hơn.
SiêuThép không gỉ: Có khả năng chịu được tất cả các axit mạnh
Vật liệu đặc biệt
Hợp kim Hastelloy: Người cứng rắn chống lại các axit mạnh
Hợp kim dựa trên niken: Kháng nhiệt độ lên tới 1000 ℃
Lớp lót nhựa / lớp lót cao su: Kháng với nhiệt độ cao nhưng chống ăn mòn
Lớp phủ gốm: Nhà vô địch nhỏ khó khăn
Iii. Ba yếu tố cho mô hìnhLựa chọn
Phương tiện xem:
Vật liệu chống ăn mòn: 316/ thép song công
Được phủ các hạt kháng mài mòn
Con dấu mềm cho chất lỏng sạch
Kiểm tra các điều kiện hoạt động:
Nhiệt độ bình thường (≤ 80 ℃): niêm phong cao su
Nhiệt độ trung bình (80 - 400): con dấu kim loại
Nhiệt độ cao (≥ 400): Hợp kim đặc biệt
Cấu trúc lệch tâm ba thiên vị áp suất cao
Xem ngành công nghiệp:
Thực phẩm và Y học: 316L + PTFE
Hóa dầu: api tiêu chuẩn ba lệch tâm
Iv. Tùy chọn phù hợp cổ điển
Nước máy: gang/thép không gỉ + cao su
Đường ống axit hydrochloric: Hợp kim Hastelloy
Axit sunfuric đậm đặc: phải được lót bằng PTFE
Xử lý thực phẩm: Thép không gỉ được đánh bóng gương
Vận chuyển bùn than: lớp phủ gốm
V. Câu hỏi phổ biến
Nước biển không thể được xử lý bằng thép song công lớp 316. Cần nhiều hơn.
Axit sunfuric cô đặc nên được lót bằng nhựa; Thép không gỉ sẽ xấu đi.
Kháng mòn cao sử dụng cacbua vonfram, với tuổi thọ dài hơn 5 lần.
Cài đặt bộ lọc nếu có tạp chất.
Vi. Điểm duy trì
Thường xuyên kiểm tra sự hao mòn
Kiểm tra thường xuyên các khu vực quan trọng được tiến hành cứ sau 2 đến 3 năm.
Có ý kiến cho rằng một tập tin bảo trì được thiết lập.
Các van nhiệt độ cao cần phải được làm nóng trước.
Vii. Xu hướng tương lai
Vật liệu mới bền hơn
Với chức năng giám sát thông minh
Thiết kế thân thiện với môi trường hơn
Dịch vụ tùy chỉnh được cá nhân hóa
Đề xuất lựa chọn:
Cung cấp các thông số điều kiện hoạt động cụ thể. Các kỹ sư chuyên nghiệp sẽ đề xuất giải pháp tốt nhất. Đối với các dự án quan trọng, bạn nên tiến hành các bài kiểm tra trước.
