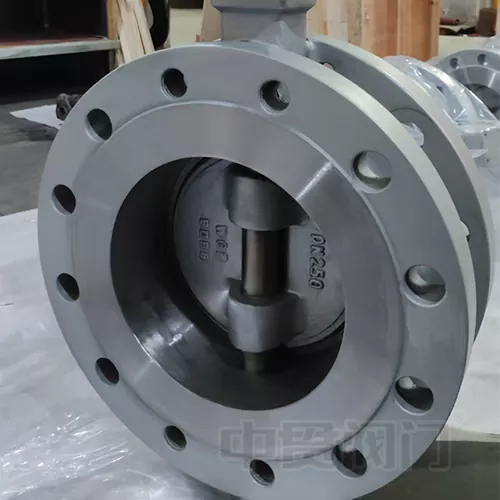

A Van bướmlà một đường ống thường được sử dụng để truyền chất lỏng trong các ứng dụng công nghiệp. Nó có một loạt các ứng dụng, chẳng hạn như trong quá trình chế biến hóa học, luyện kim, máy phát khí, khí than, khí tự nhiên, khí dầu khí hóa lỏng và hệ thống không khí nóng/lạnh.
Nguyên tắc làm việc của một van bướm liên quan đến việc điều chỉnh dòng chảy của môi trường chất lỏng thông qua một tấm bướm. Tấm bướm được định vị theo chiều dọc trong đường ống. Nó có hình đĩa và quay xung quanh một trục trong thân van. Bằng cách vận hành thân van, góc lệch của tấm bướm có thể được điều chỉnh để kiểm soát tốc độ dòng của môi trường chất lỏng.
Có nhiều loại khác nhau củaVan bướmS, chẳng hạn như van bướm đồng tâm, van bướm một lần, van bướm hai lần và van bướm ba lần. Đặc điểm của van bướm đồng tâm là trục thân van, trung tâm của tấm bướm tròn và trung tâm cơ thể van đều ở cùng một điểm. Loại van bướm này có cấu trúc đơn giản và dễ sản xuất. Tuy nhiên, nhược điểm của nó là tấm bướm liên tục bị ma sát với ghế van, dẫn đến hao mòn nhanh chóng. Van bướm một lần bù giải quyết vấn đề này. Nó tách trục thân van với trung tâm tấm bướm, giảm bớt sự nén giữa tấm bướm và ghế van. Bằng cách bù đắp trung tâm thân van từ cả trung tâm tấm bướm và trung tâm cơ thể van, chúng tôi có được một van bướm bù đôi. Cấu trúc này làm giảm hiệu quả ma sát giữa tấm bướm và ghế van, giảm thiểu hao mòn và kéo dài đáng kể tuổi thọ dịch vụ của van. Tuy nhiên, các van bướm offset cũng có nhược điểm khi xử lý môi trường chất lỏng nhiệt độ cao. Nếu các con dấu cứng chịu nhiệt độ cao được sử dụng, môi trường dễ bị rò rỉ. Mặt khác, nếu sử dụng hải cẩu mềm, chúng không thể chịu được nhiệt độ cao. Để giải quyết vấn đề này, bộ ba lần hoàn thiệnVan bướmđã được phát triển. Phần bù thứ ba ngăn cách trục của bề mặt niêm phong của tấm hình nón với trục của thân van hình trụ, biến đổi mặt cắt niêm phong của tấm bướm từ hình tròn sang hình elip. Điều này thay đổi con dấu vị trí ban đầu thành một con dấu mô -men xoắn, đạt được sự niêm phong thông qua áp suất tiếp xúc của ghế van.
