Van cổnglà các bộ phận kiểm soát dòng chảy được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp, nơi cần có khả năng ngắt đáng tin cậy, tổn thất áp suất tối thiểu và tuổi thọ dài. Bài viết này giải thích cách hoạt động của van cổng, thiết kế cấu trúc của chúng ảnh hưởng đến hiệu suất như thế nào và các thông số kỹ thuật ảnh hưởng đến quyết định lựa chọn như thế nào. Nó cũng giải quyết các câu hỏi phổ biến mà các kỹ sư và chuyên gia mua sắm đặt ra, cung cấp tài liệu tham khảo thực tế, có cấu trúc phù hợp với hành vi tìm kiếm và sử dụng công nghiệp trong thế giới thực.
Van cổng là một van chuyển động tuyến tính được thiết kế chủ yếu cho dịch vụ bật/tắt hơn là điều chỉnh dòng chảy. Cơ cấu cốt lõi bao gồm một cổng phẳng hoặc hình nêm di chuyển theo chiều dọc giữa hai ghế van. Khi mở hoàn toàn, cổng được rút hoàn toàn khỏi đường dẫn dòng chảy, cho phép chất lỏng đi qua với lực cản tối thiểu. Khi đóng lại, cửa sẽ hạ xuống để tạo thành một vòng bịt kín vào ghế, ngăn chặn dòng chảy một cách hiệu quả.
Nguyên tắc thiết kế này làm cho van cổng đặc biệt phù hợp với các ứng dụng yêu cầu dòng chảy đầy và hoạt động không thường xuyên. Không giống như van tiết lưu, van cổng giảm thiểu nhiễu loạn và xói mòn khi mở hoàn toàn, góp phần kéo dài tuổi thọ hệ thống và giảm tổn thất năng lượng.

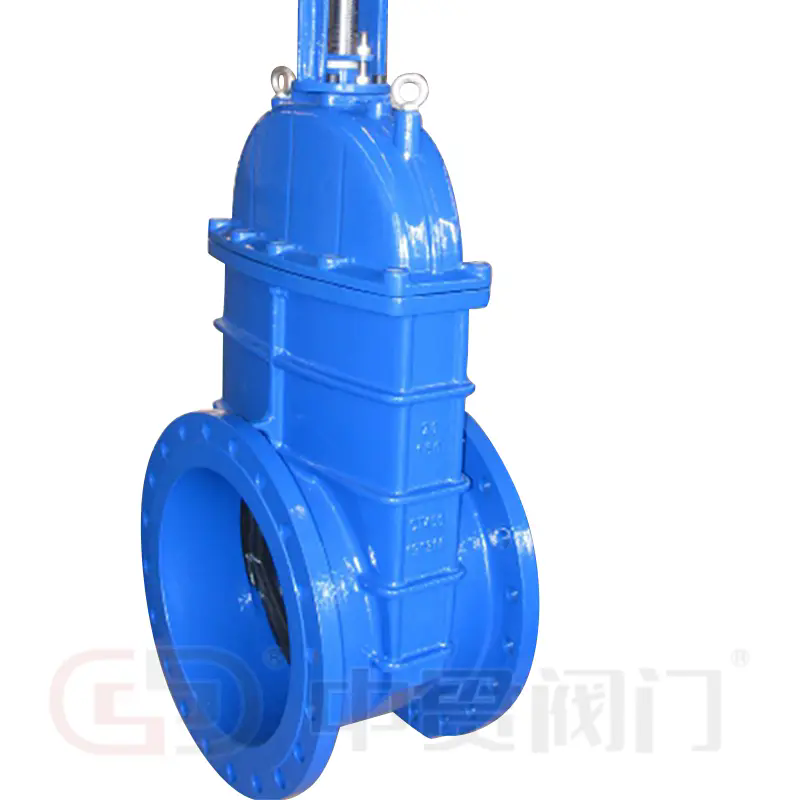

Từ góc độ cấu trúc, các cấu hình van cổng phổ biến bao gồm thiết kế thân tăng và thân không tăng. Van cổng thân nâng giúp xác nhận trực quan vị trí van, trong khi thiết kế thân không tăng được ưu tiên trong các hệ thống lắp đặt có khe hở dọc hạn chế. Bên trong, van cổng có thể sử dụng nêm đặc, nêm linh hoạt hoặc cổng trượt song song, mỗi cổng được lựa chọn dựa trên đặc tính áp suất, nhiệt độ và môi trường.
Hiểu các thông số kỹ thuật là điều cần thiết để đánh giá sự phù hợp của van cổng trong một hệ thống nhất định. Các thông số này ảnh hưởng trực tiếp đến độ tin cậy bịt kín, an toàn vận hành và độ bền lâu dài.
| tham số | Sự miêu tả | Ý nghĩa công nghiệp |
|---|---|---|
| Đường kính danh nghĩa (DN) | Kích thước lối đi bên trong của van | Đảm bảo khả năng tương thích với kích thước đường ống và yêu cầu về dòng chảy |
| Xếp hạng áp suất (PN/Lớp) | Áp suất làm việc tối đa cho phép | Xác định hoạt động an toàn trong điều kiện áp suất hệ thống |
| Chất liệu thân máy | Thông thường gang, thép carbon, thép không gỉ, thép hợp kim | Xác định khả năng chống ăn mòn, độ bền và khả năng chịu nhiệt độ |
| Chất liệu ghế | Thiết kế kim loại hoặc kim loại mềm | Ảnh hưởng đến hiệu suất bịt kín và khả năng chống mài mòn |
| Nhiệt độ hoạt động | Nhiệt độ tối thiểu và tối đa cho phép | Đảm bảo tính toàn vẹn của van trong hệ thống nhiệt độ cao hoặc đông lạnh |
| Kết thúc kết nối | Mặt bích, ren, hàn | Tác động đến phương pháp cài đặt và khả năng tiếp cận bảo trì |
Căn chỉnh chính xác các tham số này với điều kiện thiết kế hệ thống giúp giảm rủi ro lỗi và tối ưu hóa chi phí vòng đời. Trong môi trường áp suất cao hoặc nhiệt độ cao, việc lựa chọn vật liệu và thiết kế chỗ ngồi trở nên đặc biệt quan trọng.
Van cổng được sử dụng trong nhiều ngành công nghiệp do cấu trúc đơn giản và khả năng ngắt đáng tin cậy. Trong các hệ thống xử lý nước và cung cấp nước đô thị, van cổng thường được lắp đặt trong các đường dây phân phối chính, nơi yêu cầu công suất dòng chảy đầy đủ và tổn thất áp suất thấp.
Trong lĩnh vực dầu khí, van cổng được ứng dụng trong các hoạt động thượng nguồn, trung nguồn và hạ nguồn. Khả năng xử lý áp suất và nhiệt độ cao khiến chúng phù hợp với các đường ống dẫn dầu thô, các đơn vị lọc dầu và kho chứa. Các tiêu chuẩn công nghiệp như API và ASME thường chi phối việc thiết kế và thử nghiệm của chúng trong những môi trường này.
Các cơ sở sản xuất điện dựa vào van cổng trong hệ thống nước cấp nồi hơi, đường dẫn hơi nước và mạch làm mát. Ở đây, van cổng có mặt tựa bằng kim loại được ưa chuộng hơn vì khả năng chịu được chu kỳ nhiệt và môi trường mài mòn. Các nhà máy xử lý hóa chất cũng sử dụng van cổng nơi cần có khả năng tương thích hóa học và đóng chặt.
Trong các ngành này, yêu cầu nhất quán là cách ly đáng tin cậy thay vì điều chế dòng chảy, củng cố tầm quan trọng của việc định vị và vận hành van chính xác.
Việc chọn van cổng bắt đầu bằng sự hiểu biết rõ ràng về các điều kiện vận hành, bao gồm áp suất, nhiệt độ, loại phương tiện và tần số truyền động. Việc xác định quá mức sẽ làm tăng chi phí mà không mang lại lợi ích bổ sung, trong khi việc xác định không đầy đủ sẽ gây ra rủi ro hoạt động.
Thực hành bảo trì tập trung vào việc kiểm tra định kỳ các ren thân, tính nguyên vẹn của bao bì và tình trạng chỗ ngồi. Bởi vì van cổng không được thiết kế để điều tiết nên nên tránh mở một phần trong quá trình vận hành để tránh rung và hư hỏng mặt tựa.
Đánh giá hiệu suất thường bao gồm kiểm tra thủy tĩnh, kiểm tra rò rỉ mặt ngồi và kiểm tra kích thước trong quá trình vận hành. Trong suốt thời gian sử dụng, việc theo dõi các yêu cầu về mô-men xoắn và hiệu suất bịt kín sẽ cung cấp dấu hiệu sớm về tình trạng hao mòn hoặc lệch trục.
Hỏi: Van cổng khác với van bi trong điều khiển dòng chảy như thế nào?
Trả lời: Van cổng sử dụng chuyển động tuyến tính để nâng hoặc hạ cổng, cung cấp dòng chảy đầy đủ khi mở và giảm áp suất ở mức tối thiểu. Van bi sử dụng chuyển động quay và phù hợp hơn để vận hành nhanh, nhưng có thể tạo ra lực cản dòng chảy cao hơn tùy theo thiết kế.
Hỏi: Nên lắp đặt van cổng như thế nào để đảm bảo độ tin cậy lâu dài?
Trả lời: Van cổng phải được lắp đặt mở hoàn toàn hoặc đóng hoàn toàn trong quá trình vận hành hệ thống, căn chỉnh với đường tâm của đường ống và được hỗ trợ để tránh áp lực bên ngoài. Định hướng thích hợp của thân xe và tuân thủ các thông số kỹ thuật về mô-men xoắn là điều cần thiết.
Hỏi: Van cổng nên được bảo trì thường xuyên như thế nào trong hệ thống công nghiệp?
Trả lời: Tần suất bảo trì phụ thuộc vào điều kiện vận hành, nhưng nên kiểm tra định kỳ, đặc biệt là trong môi trường nhiệt độ cao hoặc ăn mòn. Đạp xe thường xuyên giúp ngăn ngừa hiện tượng co rút thân cây và thoái hóa bao bì.
Van cổng vẫn là thành phần cơ bản trong kiểm soát chất lỏng công nghiệp do cấu trúc đơn giản, khả năng vận hành toàn dòng và hiệu suất ngắt đáng tin cậy. Khi các thông số kỹ thuật, điều kiện ứng dụng và phương pháp bảo trì được căn chỉnh hợp lý, van cổng sẽ mang lại tuổi thọ lâu dài và hoạt động có thể dự đoán được.
Khi các tiêu chuẩn sản xuất phát triển và công nghệ vật liệu tiến bộ, van cổng tiếp tục thích ứng với môi trường hoạt động ngày càng khắt khe.Van Trung Quantập trung vào việc cung cấp các giải pháp van cổng được thiết kế để đáp ứng các tiêu chuẩn quốc tế đồng thời giải quyết các yêu cầu thực tế của ngành.
Để biết thêm chi tiết kỹ thuật, hướng dẫn ứng dụng hoặc hỗ trợ dành riêng cho dự án,liên hệ với chúng tôiđể thảo luận về cách các sản phẩm Van Zhongguan có thể được tích hợp vào hệ thống đường ống của bạn một cách tự tin và hiệu quả.
