Half-Stem Design Valve

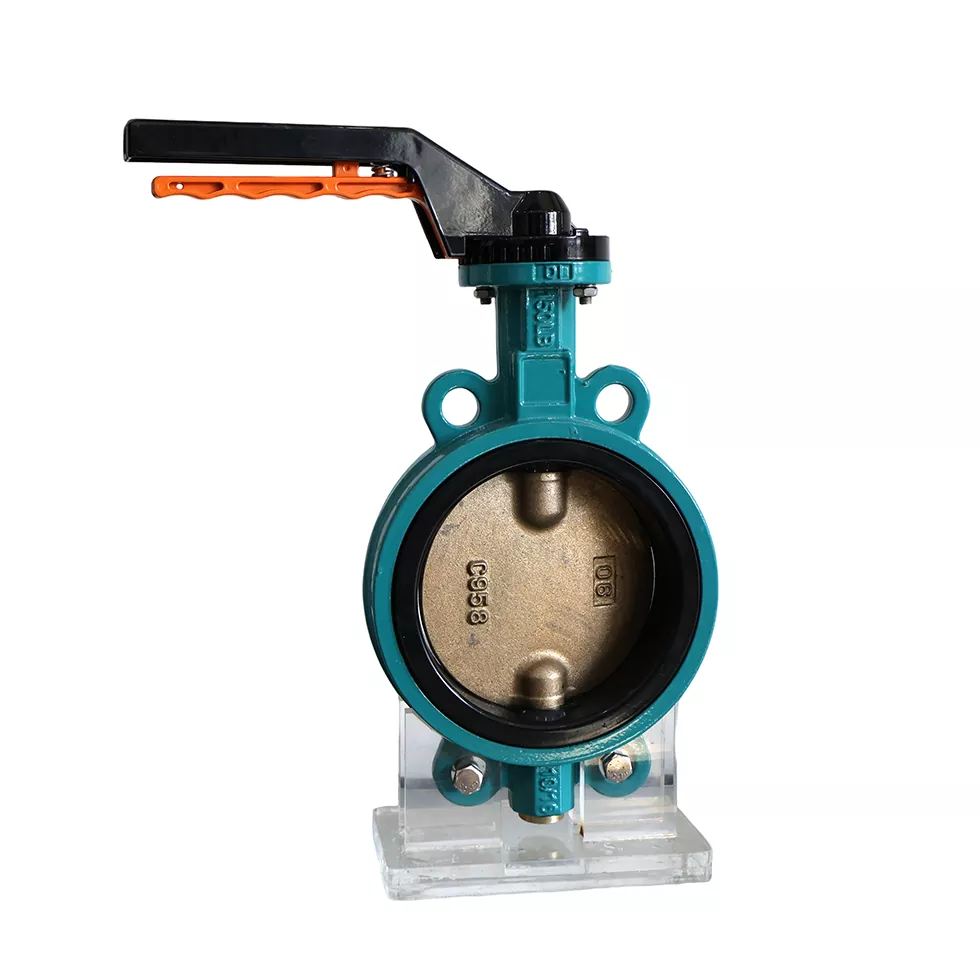

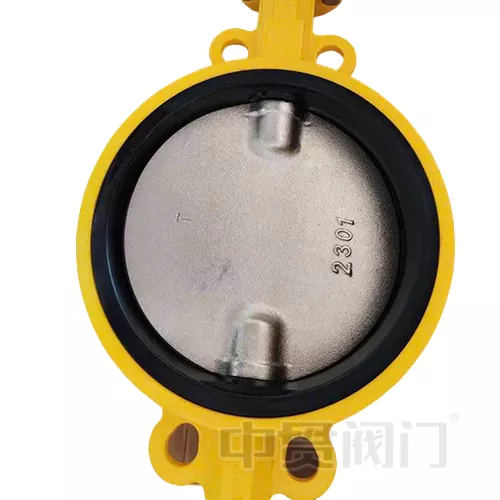

Van bướm thiết kế nửa thân Chỉ có một sự khác biệt với van bướm thông thường khác, nó bắt nguồn có hai giai đoạn, cũng có thể gọi là trục van phân chia, điều đó có nghĩa là giảm mặt cắt ngang và quan trọng hơn vào giá trị KV. Nếu bạn đang tìm kiếm các loại van này cho ngành công nghiệp hoặc dự án của mình, thì một nửa thân bướm thân là một lựa chọn tốt, mỗi vật liệu một phần và mặt bích trên cùng hoặc hình dạng của thân cây, tất cả đều có thể được tùy chỉnh.

Lợi ích hiệu suất và ranh giới hiện hành

1. Kinh tế và dễ bảo trì:

Chi phí sản xuất của van bướm một nửa thân chỉ là 70% so với van bướm thân đầy đủ, và không cần phải duy trì hộp nhồi dưới;

2. Tối ưu hóa cho các kịch bản điện áp thấp:

Áp suất làm việc ≤ PN16, nhiệt độ áp dụng -10 ° C ~ 120 ° C (con dấu EPDM) / -20 ° C ~ 80 ° C (NBR Seal);

Giá trị CV của hệ số dòng chảy cao hơn 40% so với van cổng của cùng một đường kính và tổn thất áp suất là ≤ 0,2 bar (với tốc độ dòng là 2 m/s).

3. Tính linh hoạt cài đặt:

Một nửa thân bướm có thể được lắp đặt theo chiều ngang hoặc chiều dọc, và thân van có thể được chọn trong gang (GGG50) hoặc thép không gỉ (CF8M);

Điều chỉnh thiết kế clip-on để cải tạo đường ống với không gian hạn chế (ví dụ: mở rộng đường ống phòng thiết bị).

4. Khả năng tương thích phương tiện điển hình:

Một. Nước sạch, nước làm mát tuần hoàn, hơi nước áp suất thấp (≤1,6MPa);

b. B. Dầu không (độ nhớt ≤220cst), không khí và các loại khí không ăn mòn khác;

c. c.low nồng độ chất lỏng axit và kiềm (pH 5 ~ 9)
