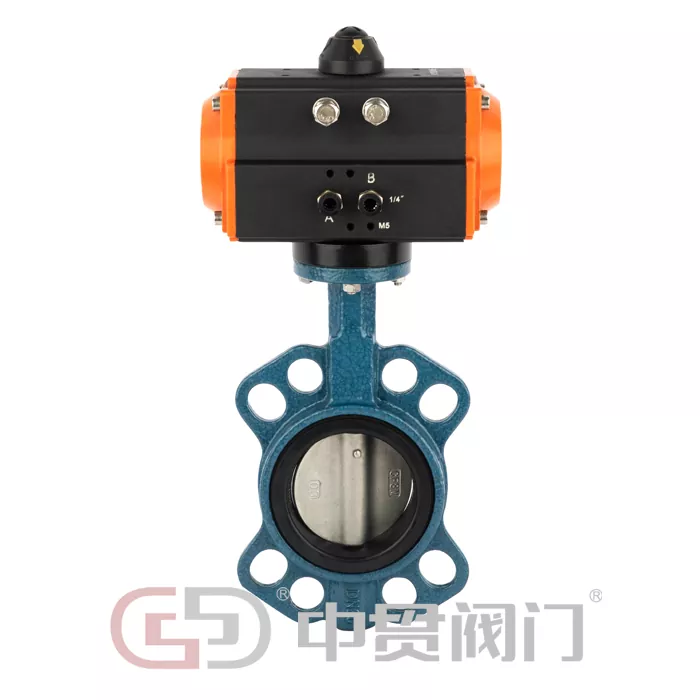

Van bướm điều khiển bằng khí nén

Van bướm điều khiển bằng khí nén là loại van bướm chạy bằng khí nén. Lõi của nó bao gồm một bộ truyền động khí nén và thân van. Bộ truyền động khí nén điều khiển tấm van quay 90°, nhờ đó đạt được chức năng cắt hoặc điều chỉnh dòng phương tiện trong đường ống. Van bướm cung cấp phản ứng nhanh hơn và vận hành dễ dàng hơn. Nó có thể được sử dụng với bộ định vị để điều khiển chính xác và được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp và đô thị khác nhau, thích ứng với các nhu cầu truyền tải đa phương tiện.

Là một trong những sản phẩm cốt lõi của Zhongguan Valve, Van bướm điều khiển bằng khí nén của chúng tôi tiếp tục truyền thống chất lượng cao của các sản phẩm van bướm của chúng tôi. Từ thu mua nguyên liệu thô đến sản xuất và chế biến, sau đó đến thử nghiệm thành phẩm, mọi bước đều tuân thủ nghiêm ngặt các tiêu chuẩn ngành để đảm bảo hoạt động ổn định lâu dài và đáp ứng các điều kiện hoạt động thực tế của các khách hàng khác nhau.

Đặc trưng

Cấu trúc cốt lõi của Van bướm dẫn động bằng khí nén bao gồm ba bộ phận chính phối hợp với nhau để đảm bảo van hoạt động ổn định. Cấu trúc cụ thể như sau:

• Thiết bị truyền động khí nén: Là lõi nguồn của van, nó có loại tác động đơn và tác động kép. Được làm bằng hợp kim nhôm, nó nhẹ, độ bền cao và cung cấp mô-men xoắn đầu ra ổn định. Nó có thể được lựa chọn linh hoạt theo đường kính van và điều kiện vận hành, đảm bảo tấm van quay trơn tru và vận hành đáng tin cậy.
• Thân van bướm: Thân van được làm bằng gang, thép đúc hoặc thép không gỉ, v.v. Kênh dòng chảy được thiết kế tinh gọn và thành trong nhẵn, có thể giảm lực cản chất lỏng và giảm tiêu thụ năng lượng của hệ thống một cách hiệu quả; tấm van có cấu trúc hình tròn và vừa khít với đế van để đảm bảo hiệu suất bịt kín và ngăn chặn rò rỉ phương tiện.
• Phụ kiện điều khiển: Bộ định vị van, công tắc giới hạn, van điện từ và các phụ kiện khác có thể được trang bị theo nhu cầu của khách hàng. Bộ định vị có thể đạt được sự điều chỉnh chính xác khi mở van, công tắc giới hạn có thể cung cấp phản hồi theo thời gian thực về trạng thái vận hành của van và van điện từ được sử dụng để điều khiển hoạt động của bộ truyền động nhằm đạt được điều khiển tự động.

I. Tính năng Lái xe và Điều khiển

Phương pháp truyền động linh hoạt: Sử dụng bộ truyền động khí nén tác động đơn hoặc tác động kép, có thể lựa chọn tùy theo điều kiện vận hành. Bộ truyền động tác động đơn tự động reset thông qua lực lò xo trong trường hợp nguồn cấp khí bị gián đoạn, đảm bảo an toàn cho hệ thống.

Điều khiển chính xác và thuận tiện: Có thể được trang bị bộ định vị thông minh, nhận tín hiệu dòng điện 4-20mA để điều chỉnh mở liên tục từ 0% đến 100%, với độ chính xác điều khiển đạt ± 0,5% - ± 1%, phù hợp với các kịch bản điều khiển luồng có độ chính xác cao.

Tốc độ phản hồi nhanh: Thời gian chuyển van chỉ 3-10 giây. Đối với các tình huống tắt khẩn cấp, mô hình đóng hoàn toàn trong vòng 1 giây có thể được tùy chỉnh, vượt trội hơn nhiều so với các van điện truyền thống, phù hợp với điều kiện vận hành đòi hỏi phản ứng nhanh.

II. Tính năng niêm phong và độ bền

Hiệu suất niêm phong đáng tin cậy: Có thể lựa chọn con dấu mềm hoặc con dấu kim loại theo đặc điểm của phương tiện truyền thông. Các vòng đệm mềm có thể đạt được mức rò rỉ bằng ANSI Cấp VI, trong khi các vòng đệm bằng kim loại có thể đạt được ANSI Cấp IV, ngăn chặn rò rỉ phương tiện một cách hiệu quả.

Độ bền cao: Thân van được làm bằng vật liệu chất lượng cao, bề mặt tấm van có thể được phủ bằng hợp kim cứng hoặc phủ gốm khi cần thiết, giúp chống mài mòn và chống ăn mòn. Các con dấu được làm bằng vật liệu chất lượng cao, đảm bảo tuổi thọ lâu dài và giảm chi phí bảo trì sau này.

Cấu trúc nhỏ gọn: Kích thước nhỏ và trọng lượng nhẹ, chỉ nặng bằng 1/3 đến 1/5 van cổng có cùng đường kính, cần ít không gian lắp đặt, dễ lắp đặt, tiết kiệm thời gian và chi phí lắp đặt.

III. Các tính năng cốt lõi khác

Khả năng chống dòng chảy thấp và tiêu thụ năng lượng thấp: Hệ số cản dòng chảy ở trạng thái mở hoàn toàn là .50,5, thấp hơn nhiều so với van cổng và van cầu, giúp giảm hiệu quả mức tiêu thụ năng lượng của máy bơm, quạt và các thiết bị điện khác, phù hợp với các ứng dụng tốc độ dòng chảy cao.

Khả năng tương thích rộng: Thích ứng với nhiều môi trường khác nhau như nước, hơi nước, dầu và dung dịch axit/kiềm, bao gồm các điều kiện hoạt động khác nhau như nhiệt độ thấp, nhiệt độ cao và áp suất cao, đáp ứng nhu cầu của nhiều ngành công nghiệp.

Vận hành dễ dàng: Hỗ trợ cả vận hành bằng tay (tay cầm, bánh răng sâu) và vận hành bằng khí nén. Có thể sử dụng thao tác thủ công trong trường hợp khẩn cấp khi nguồn cung cấp không khí bị gián đoạn, đảm bảo hệ thống hoạt động bình thường.

Câu hỏi thường gặp

1. Áp suất cấp không khí cần thiết cho Van bướm điều khiển bằng khí nén là bao nhiêu?

Áp suất cung cấp không khí tiêu chuẩn là 0,4-0,6 MPa. Điều này có thể được điều chỉnh phù hợp dựa trên mô hình thiết bị truyền động và đường kính van. Vui lòng tham khảo đội ngũ bán hàng của chúng tôi để được tư vấn cụ thể dựa trên điều kiện hoạt động của bạn.

2. Làm thế nào để lựa chọn giữa Van bướm điều khiển bằng khí nén phớt mềm và phớt kim loại?

Các loại con dấu mềm (cao su, PTFE) phù hợp với môi trường sạch, áp suất thấp, nhiệt độ bình thường (như nước máy, chất lỏng cấp thực phẩm), mang lại khả năng chống rò rỉ cao, có khả năng đạt mức rò rỉ bằng 0. Các loại con dấu kim loại phù hợp với môi trường nhiệt độ cao, áp suất cao, chứa hạt hoặc ăn mòn (như hơi nước, nguyên liệu hóa học), mang lại khả năng chịu nhiệt độ và áp suất cao hơn. Khách hàng có thể lựa chọn dựa trên đặc điểm phương tiện và yêu cầu vận hành của mình.

3. Bạn có thể tùy chỉnh các mô hình đường kính lớn của Van bướm điều khiển bằng khí nén không?

Đúng. Đường kính sản xuất tiêu chuẩn của chúng tôi là DN40-DN1600. Để biết Van bướm điều khiển bằng khí nén có đường kính lớn hơn, vui lòng liên hệ với nhóm bán hàng của chúng tôi. Chúng tôi sẽ tùy chỉnh sản xuất theo nhu cầu của bạn, đảm bảo sản phẩm đáp ứng yêu cầu vận hành.

4. Thời gian bảo hành sản phẩm là bao lâu?

Van bướm điều khiển bằng khí nén của chúng tôi được bảo hành một năm. Trong thời gian bảo hành, chúng tôi sẽ cung cấp dịch vụ sửa chữa hoặc thay thế miễn phí cho mọi vấn đề về chất lượng không phải do lỗi của con người. Chúng tôi cũng cung cấp hỗ trợ bảo trì sau bán hàng dài hạn.

5. Làm thế nào để lắp đặt và bảo trì Van bướm điều khiển bằng khí nén?

Trước khi lắp đặt, hãy kiểm tra xem tất cả các bộ phận của van đã hoàn chỉnh và đúng mẫu chưa, đồng thời không có vật lạ bên trong thân van. Trong quá trình lắp đặt, đảm bảo van thẳng hàng với đường ống, kết nối mặt bích được chắc chắn và tránh làm cháy gioăng trong quá trình hàn. Để bảo trì hàng ngày, hãy giữ sạch van, thường xuyên kiểm tra độ mòn của phớt, thay thế kịp thời các bộ phận bị mòn và bôi trơn thường xuyên các bộ phận truyền động để đảm bảo van hoạt động trơn tru. Hướng dẫn cài đặt và bảo trì chi tiết sẽ được cung cấp.
