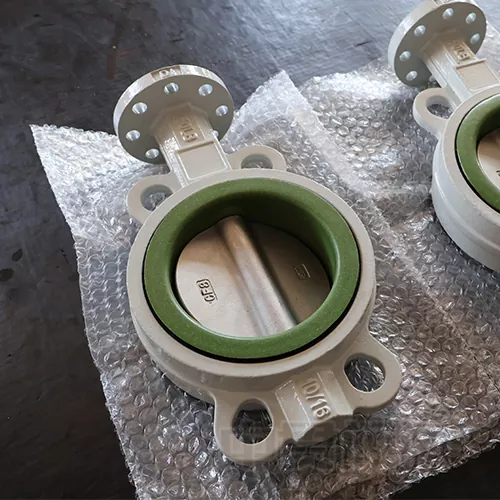

Van bướm đồng tâm là một loạiVan bướmvới cấu trúc thiết kế đối xứng và chi phí thấp. Trục thân van của van bướm đồng tâm trùng với đường trung tâm của thân van, và tấm van có hình đĩa và lắp vuông góc với trục đường ống. EPDM, FKM, PTFE, NBR thường được sử dụng trong van bướm.
Nguyên tắc làm việc
Nguyên tắc hoạt động của van bướm đồng tâm dựa trên vòng quay 90 °. Khi tấm van quay xung quanh trục trung tâm để song song với đường ống, van ở trạng thái mở; Khi nó quay đến một vị trí thẳng đứng, van được đóng lại. Con dấu phụ thuộc vào biến dạng đàn hồi của vật liệu ghế van và vừa vặn với tấm van.
Nó đã được đặc trưng trong:
1. Hiệu quả: Cấu trúc đơn giản, chi phí sản xuất thấp và giải pháp kiểm soát chất lỏng hiệu quả về chi phí.
2. Đèn chiếu sáng và linh hoạt: Trọng lượng của cùng cỡ nòng thường chỉ một phần ba của van cổng, làm cho việc lắp đặt và bảo trì thuận tiện hơn.
3. Niêm phong áp suất thấp: Đặc biệt phù hợp với môi trường nước hoặc không khí ở PN16 và dưới mức áp suất và điều kiện nhiệt độ bình thường.
Nhưng nó có giới hạn riêng:
1. Wear Wear: Vì tấm van và ghế van luôn tiếp xúc trong quá trình mở và đóng, việc sử dụng lâu dài có thể dễ dàng gây ra hao mòn trên bề mặt niêm phong.
2. Nhiệt độ và điện trở áp suất: Vật liệu niêm phong mềm (như cao su) không phù hợp với nhiệt độ cao (> 150) hoặc điều kiện áp suất cao, và dễ bị lão hóa và biến dạng.
3. Không phù hợp với môi trường chứa hạt: Các hạt rắn có thể làm trầy xước ghế van và ảnh hưởng đến hiệu ứng niêm phong.
Do đó, đồng tâmVan bướmthường được sử dụng trong môi trường nước hoặc một số axit và kiềm, áp suất trong PN 16. Nếu bạn ngần ngại lựa chọn chỗ ngồi, bạn có thể liên hệ với chúng tôi với trung bình và nhiệt độ. Nhóm công nghệ của chúng tôi sẽ chọn một tài liệu phù hợp cho dự án của bạn.
