Van bướm thân mở rộngđược sử dụng rộng rãi trong các hệ thống đường ống công nghiệp hiện đại, nơi các van tiêu chuẩn không thể cung cấp đủ khả năng tiếp cận hoặc thuận tiện vận hành. Các van này có thân dài cho phép người vận hành kiểm soát dòng chảy từ các đường ống cách nhiệt phía trên, lắp đặt dưới lòng đất hoặc các vị trí khó tiếp cận. Bài viết này giải thích cách thức hoạt động của van bướm thân mở rộng, các thành phần cấu trúc, ưu điểm, ứng dụng phổ biến và các yếu tố chính cần xem xét khi lựa chọn van phù hợp cho sử dụng công nghiệp. Các bảng rõ ràng, các phần có cấu trúc và hướng dẫn thực tế giúp các kỹ sư, nhóm mua sắm và chuyên gia bảo trì hiểu cách các van này giải quyết các thách thức vận hành trong thế giới thực.
Trong các hệ thống đường ống công nghiệp, van đóng vai trò quan trọng trong việc điều tiết, cách ly và định hướng dòng chất lỏng. Trong số rất nhiều loại hiện có, van bướm được đánh giá cao nhờ thiết kế nhỏ gọn, vận hành nhanh và tiết kiệm chi phí.
Tuy nhiên, trong một số trường hợp lắp đặt, van bướm tiêu chuẩn không thể vận hành dễ dàng do lớp cách nhiệt, vị trí đặt ống ngầm hoặc đường ống trên cao. Trong những trường hợp như vậy, mộtVan bướm thân mở rộngtrở thành giải pháp ưa thích.

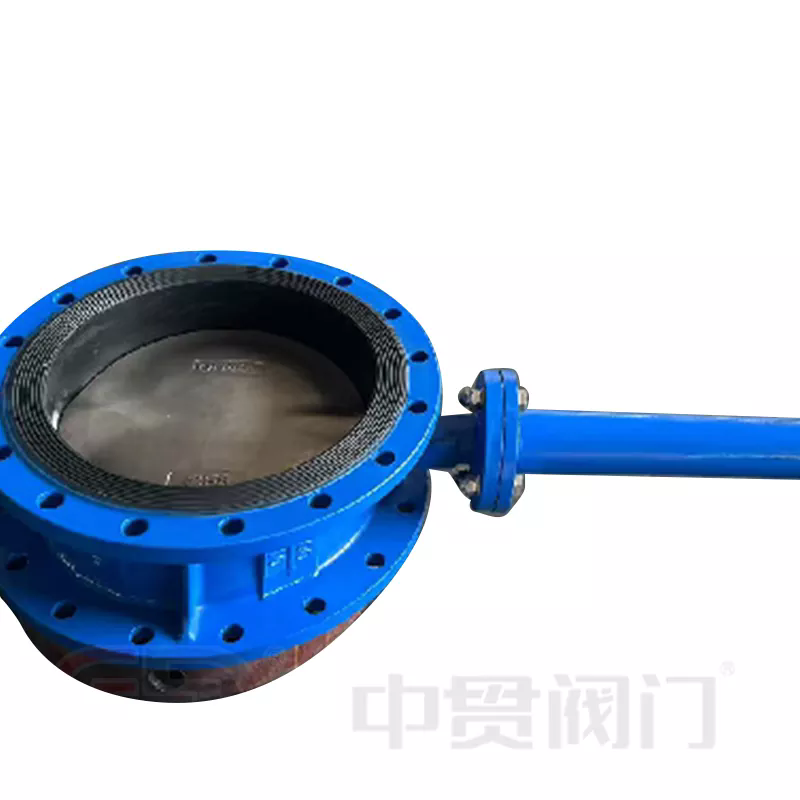

Loại van chuyên dụng này có thân dài hơn kéo dài ra ngoài thân van. Thân mở rộng cho phép bộ truyền động hoặc tay cầm vẫn có thể tiếp cận được ngay cả khi van được lắp đặt ở những vị trí khó khăn. Nhờ đó, việc bảo trì và vận hành trở nên an toàn và thuận tiện hơn đáng kể.
Các nhà sản xuất nhưTrung Quancung cấp van bướm thân mở rộng được thiết kế để đáp ứng các yêu cầu khắt khe của đường ống công nghiệp, bao gồm các nhà máy hóa chất, cơ sở xử lý nước và cơ sở hạ tầng năng lượng.
Nguyên lý hoạt động của van bướm thân dài cũng tương tự như van bướm thông thường. Sự khác biệt chính nằm ở chiều dài của thân van.
Bên trong thân van có một đĩa tròn quay quanh trục trung tâm. Khi xoay thân, đĩa sẽ quay để cho phép hoặc hạn chế dòng chất lỏng qua đường ống.
Quy trình vận hành thường bao gồm các bước sau:
Khi đĩa được đặt song song với đường ống, chất lỏng sẽ chảy tự do. Khi quay vuông góc với đường ống, đĩa chặn hoàn toàn dòng chảy. Hoạt động quay vòng một phần tư này cho phép kiểm soát dòng chảy nhanh chóng và hiệu quả.
Thân mở rộng đảm bảo rằng bộ truyền động vẫn ở trên các lớp cách nhiệt hoặc mặt đất, cho phép người vận hành tiếp cận cơ chế điều khiển mà không cần tháo lớp cách nhiệt hoặc đào đường ống.
Van bướm thân mở rộng bao gồm một số bộ phận chính phối hợp với nhau để đảm bảo hiệu suất đáng tin cậy.
| Thành phần | Sự miêu tả |
| Thân van | Vỏ chính kết nối với đường ống và chứa các bộ phận bên trong. |
| Đĩa | Phần tử quay điều khiển dòng chất lỏng qua van. |
| Thân mở rộng | Trục kéo dài cho phép bộ truyền động được đặt cách xa thân van. |
| Ghế | Cung cấp độ kín giữa đĩa và thân van để tránh rò rỉ. |
| Thiết bị truyền động hoặc tay cầm | Cơ cấu bên ngoài dùng để vận hành van. |
| Vòng bi | Hỗ trợ xoay thân cây trơn tru và giảm ma sát. |
Thân mở rộng được thiết kế cẩn thận để duy trì độ bền cơ học và đảm bảo truyền mô-men xoắn chính xác trong quá trình vận hành.
Van bướm thân mở rộng mang lại một số lợi ích thiết thực so với van bướm tiêu chuẩn.
Những ưu điểm này làm cho van bướm thân mở rộng đặc biệt hữu ích trong các hệ thống công nghiệp lớn, nơi khả năng tiếp cận và độ tin cậy là rất quan trọng.
Van bướm thân mở rộng được sử dụng rộng rãi trong nhiều ngành công nghiệp nơi khả năng tiếp cận đường ống bị hạn chế.
Ví dụ, trong hệ thống sưởi ấm khu vực, đường ống thường được bọc lớp cách nhiệt dày để giảm thiểu thất thoát nhiệt. Một van tiêu chuẩn sẽ bị chôn vùi bên dưới các lớp cách nhiệt, gây khó khăn cho việc vận hành. Thân cây mở rộng giải quyết vấn đề này bằng cách đưa cơ cấu điều khiển lên trên lớp cách nhiệt.
Bảng sau đây tóm tắt các thông số kỹ thuật phổ biến liên quan đến van bướm thân mở rộng được sử dụng trong các hệ thống công nghiệp.
| tham số | Phạm vi điển hình |
| Đường kính danh nghĩa | DN50 – DN1200 |
| Đánh giá áp suất | PN10 – PN25 |
| Chất liệu thân máy | Sắt dễ uốn, thép carbon, thép không gỉ |
| Chất liệu đĩa | Thép không gỉ, đồng hoặc hợp kim tráng |
| Chất liệu ghế | EPDM, PTFE, NBR |
| Chiều dài phần mở rộng của thân cây | Tùy chỉnh theo độ sâu cài đặt |
| Loại hoạt động | Thiết bị truyền động bằng tay, điện, thiết bị truyền động khí nén |
Các thông số này có thể thay đổi tùy theo yêu cầu của dự án và điều kiện vận hành.
Việc lựa chọn van thích hợp đòi hỏi phải đánh giá một số yếu tố kỹ thuật để đảm bảo hiệu suất đáng tin cậy.
Làm việc với các nhà sản xuất có kinh nghiệm như Zhongguan có thể giúp đảm bảo rằng cấu hình van phù hợp với yêu cầu kỹ thuật cụ thể của hệ thống đường ống.
Mặc dù van bướm được biết đến với yêu cầu bảo trì thấp nhưng việc kiểm tra thường xuyên sẽ giúp kéo dài tuổi thọ.
Việc lắp đặt đúng cách và bảo trì định kỳ sẽ cải thiện đáng kể độ tin cậy của van và giảm chi phí vận hành lâu dài.
1. Tại sao một số van bướm lại cần có thân dài hơn?
Thân mở rộng cho phép bộ truyền động van vẫn có thể tiếp cận được khi thân van được lắp đặt dưới lòng đất, bên trong các lớp cách nhiệt hoặc ở những khu vực khó tiếp cận.
2. Chiều dài phần mở rộng của thân cây có thể được tùy chỉnh không?
Đúng. Hầu hết các nhà sản xuất đều cung cấp chiều dài thân tùy chỉnh dựa trên độ sâu đường ống, độ dày cách nhiệt và yêu cầu vận hành.
3. Van bướm thân mở rộng có phù hợp với hệ thống nhiệt độ cao không?
Có, với điều kiện là vật liệu và bộ phận bịt kín thích hợp được chọn để chịu được nhiệt độ vận hành.
4. Sự khác biệt giữa van bướm tiêu chuẩn và phiên bản thân mở rộng là gì?
Sự khác biệt chính là thân dài hơn nối đĩa van với bộ truyền động, cho phép vận hành từ vị trí từ xa hoặc trên cao.
Van bướm thân mở rộng cung cấp giải pháp hiệu quả cho đường ống công nghiệp, nơi không thể dễ dàng tiếp cận các van tiêu chuẩn. Bằng cách mở rộng thân van lên trên các lớp cách nhiệt hoặc lắp đặt dưới lòng đất, các van này đơn giản hóa hoạt động, nâng cao độ an toàn và giảm độ phức tạp của việc bảo trì.
Với cấu trúc nhỏ gọn, kiểm soát dòng chảy hiệu quả và các tùy chọn lắp đặt linh hoạt, van bướm thân mở rộng tiếp tục đóng một vai trò quan trọng trong kỹ thuật đường ống hiện đại. Sản phẩm chất lượng cao được sản xuất bởi các công ty nhưTrung Quangiúp đảm bảo hiệu suất đáng tin cậy trên nhiều môi trường công nghiệp đòi hỏi khắt khe.
Nếu bạn đang tìm kiếm một giải pháp đáng tin cậy cho đường ống cách nhiệt, hệ thống lắp đặt ngầm hoặc hệ thống kiểm soát dòng chảy chuyên dụng, đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ.Liên hệ với chúng tôingay hôm nay để tìm hiểu thêm về các giải pháp Van bướm thân mở rộng tùy chỉnh và khám phá cách Zhongguan có thể hỗ trợ dự án của bạn.
