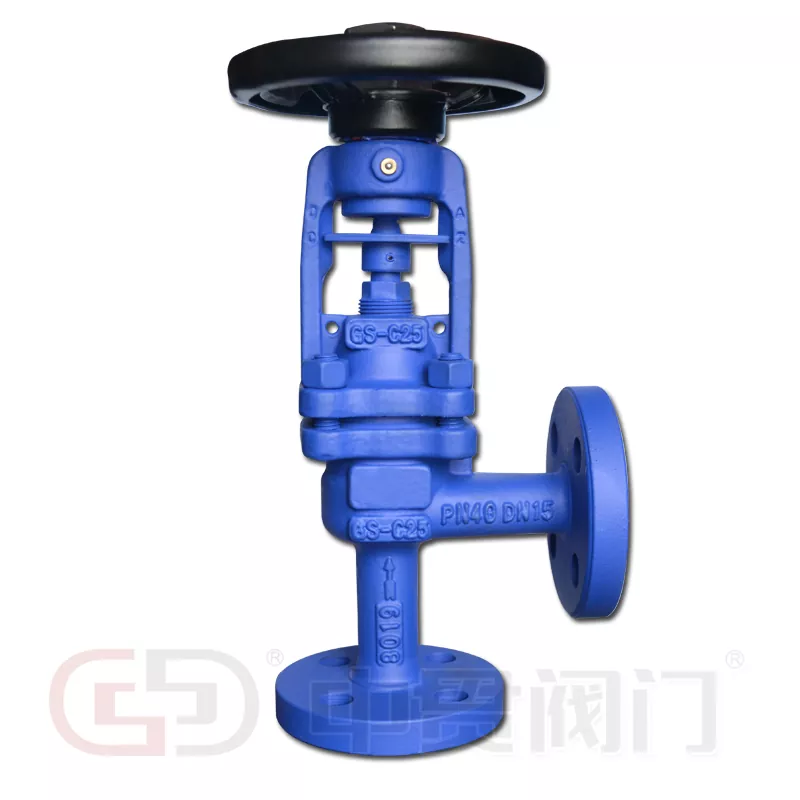

Trung Quan cung cấpVan cầu góc kín tiêu chuẩn DINđể mua sắm đường ống công nghiệp, kết hợp cấu trúc thân góc 90° với phần bịt thân ống thổi bằng kim loại cho hơi nước, dầu nhiệt, nước nóng, khí xử lý và hệ thống amoniac. Van có sẵn bằng các vật liệu thân bao gồm gang, gang dẻo, thép đúc và thép không gỉ, với các tùy chọn ống thổi bằng SS304, SS316, SS316L, SS310S và Hastelloy C. Phạm vi kích thước được chỉ định là DN15–DN400, với mức áp suất là PN16–PN40 và nhiệt độ tối đa được liệt kê là 600°C.
Tổng quan nhanh:Kích thước DN15–DN400 | Áp suất PN16–PN40 | Nhiệt độ ≤600°C | Thân máy: GG25 / GGG40 / GS-C25 / CF8 / CF8M | Ống thổi: SS304 / SS316 / SS316L / SS310S / Hastelloy C
Thân dạng góc chuyển hướng dòng chảy qua 90°, tích hợp sự thay đổi hướng vào cấu trúc van. Sự sắp xếp này có thể loại bỏ khuỷu tay riêng biệt trong cách bố trí đường ống tương thích, giảm số lượng kết nối và đơn giản hóa việc lắp đặt trong không gian hạn chế.
Các ống xếp kim loại bao quanh thân chuyển động và giãn nở hoặc co lại trong quá trình vận hành van. Nó tạo ra rào cản giữa môi trường xử lý và môi trường bên ngoài, giảm sự phụ thuộc vào việc đóng gói thông thường làm vòng đệm thân chính.
Việc bố trí bịt kín kết hợp một hộp xếp bằng kim loại với lớp đệm thứ cấp bằng PTFE hoặc than chì.
Cấu hình này đặc biệt phù hợp với các ứng dụng hơi nước, dầu nhiệt và khí xử lý trong đó việc kiểm soát rò rỉ bên ngoài là quan trọng.
| tham số | đặc điểm kỹ thuật có sẵn |
|---|---|
| Thân và nắp ca-pô | GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M) |
| Ống thổi | SS304, SS316, SS316L, SS310S, Hastelloy C |
| Ghế và đĩa | Thép không gỉ, bề mặt cứng Stellite tùy chọn |
| Kích thước danh nghĩa | DN15–DN400 |
| Đánh giá áp suất | PN16–PN40 |
| Nhiệt độ niêm yết tối đa | 600°C |
Van cầu góc kín tiêu chuẩn DIN phù hợp với các hệ thống công nghiệp yêu cầu thay đổi hướng dòng chảy, kiểm soát dòng chất lỏng và giảm rò rỉ thân.
Cấu hình thân góc kết hợp các thay đổi hướng dòng chảy và hoạt động của van trong một cụm, khiến nó trở nên hữu ích trong các bố trí đường ống nhỏ gọn. Để biết các thành phần đường ống liên quan, vui lòng tham khảoVan kiểm tra tiêu chuẩn DIN, cáiVan cổng tiêu chuẩn DIN, vàBộ lọc loại Y tiêu chuẩn DIN.
Van cầu góc kín ống thổi tiêu chuẩn DIN có thể được đánh giá bằng cách sử dụng các thông số vận hành và lắp đặt sau:
Cần lựa chọn kỹ thuật?Gửi yêu cầu của bạnvới kích thước trung bình, DN, mức áp suất và nhiệt độ - nhóm của chúng tôi sẽ trả lời trong vòng 24 giờ.
Chiết Giang Zhongguan Valve Manufacturing Co., Ltd.đã tập trung vào sản xuất và cung cấp van trong hơn 19 năm, với các cơ sở sản xuất ở Thiên Tân và Ôn Châu. Cơ sở Thiên Tân được thành lập vào năm 2016, sau đó là thành lập công ty Chiết Giang tại Oubei, Yongjia, Ôn Châu vào năm 2019.
Phạm vi sản phẩm của nó bao gồmvan bướm, van bi, van cổng, van kiểm tra, van chân, bộ lọc và van điều khiển. Thiết bị sản xuất bao gồm máy kiểm tra áp suất van, thiết bị lắp đặt bệ van, thiết bị lắp đặt ống bọc trục và thiết bị đánh dấu van.
Hỗ trợ kỹ thuật bao gồm việc lựa chọn van theo nhiệt độ vận hành và loại trung bình. Kiểm tra sản xuất bao gồm kiểm tra áp suất và công ty cung cấp bảo hành một năm kèm theo thay thế miễn phí cho các vấn đề liên quan đến chất lượng đã được xác nhận theo điều khoản dịch vụ của mình. Bạn cũng có thể xem lại của chúng tôigiấy chứng nhậnVàtrường hợp hợp tác.
Đối với các hệ thống hơi nước, dầu nhiệt, nước và khí công nghiệp,Van cầu kín loại góc tiêu chuẩn DINkết hợp thân dạng góc, bịt kín thân ống thổi bằng kim loại và nhiều tùy chọn vật liệu cho các ứng dụng đường ống công nghiệp. Khám phá đầy đủVan công nghiệp tiêu chuẩn DINphạm vi cho các thành phần đường ống liên quan.
Việc lắp đặt phải tuân theo hướng dòng chảy được ghi trên thân van. Thân góc đã xác định các cổng đầu vào và đầu ra, do đó bố trí đường ống phải phù hợp với đường dẫn dòng chảy dự kiến.
Rò rỉ bên ngoài xung quanh khu vực thân van, áp suất hạ lưu không ổn định hoặc sự thay đổi đáng kể về mômen vận hành có thể cho thấy ống thổi bị mòn. Lớp đệm thứ cấp có thể cung cấp khả năng bịt kín tạm thời, nhưng cần kiểm tra và thay thế ống thổi nếu xác nhận có hư hỏng.
Van có thể được cung cấp giao diện lắp đặt cho các bộ truyền động bằng tay, khí nén hoặc điện tương thích. Việc lựa chọn bộ truyền động phụ thuộc vào yêu cầu mô-men xoắn, hành trình và điều kiện vận hành của kích thước van cụ thể.
Kiểm tra căn chỉnh mặt bích, loại đệm và trình tự siết chặt bu lông. Tải trọng bu lông không đồng đều có thể làm biến dạng thân hoặc gây rò rỉ, đặc biệt ở kích thước DN lớn hơn và mức áp suất cao hơn.
Có thể cung cấp các ống thổi, bệ ngồi, đĩa và bộ phận đóng gói thay thế cho các mẫu van tương thích. Phần chính xác phụ thuộc vào kích thước van, định mức áp suất, vật liệu thân và vật liệu ống thổi được chỉ định ban đầu.Liên hệ với chúng tôivới đặc điểm kỹ thuật ban đầu để có báo giá thay thế.
