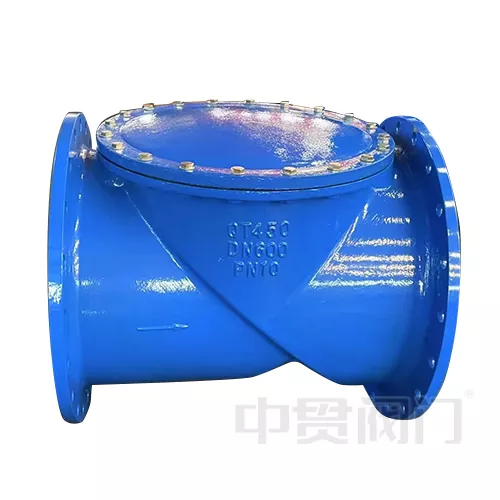

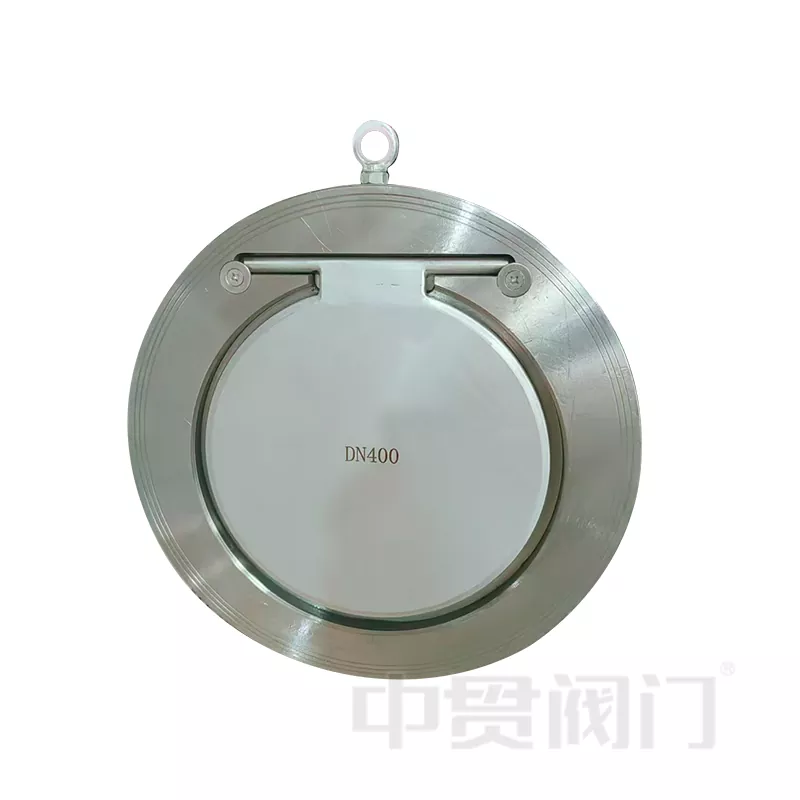

Van kiểm tra thiết kế vạt không quay trở lại

Kiểm tra swing thiết kế vạt không hoàn nguyên được thiết kế cho các hệ thống lưu lượng cao (đường kính DN50-DN1200, áp suất PN16-PN40), kênh dòng chảy đầy đủ (hệ số dòng CV: 0,2-0.5) được trang bị bản lề tự bôi trơn. Nó có sẵn trong thép không gỉ 316L, thép song công. Thiết kế không có mùa xuân kéo dài chu kỳ bảo trì đến hơn 8 năm và hiệu suất của nó vượt xa các van kiểm tra thang máy truyền thống. Nó phù hợp với đường ống dẫn dầu, hệ thống ngưng tụ nhà máy điện và các kịch bản truyền thông ăn mòn hóa học

Thiết kế cấu trúc và nguyên tắc làm việc

Thiết kế vạt mặt sau đó kiểm tra thiết kế cấu trúc van và nguyên tắc làm việc chủ yếu có thể chia thành ba phần. Lúc đầu, vạt nghiêng, vạt vạt không hoàn vốn kiểm tra van kiểm tra bằng thép không gỉ hoặc thép song công, với độ dày 1/5 ~ 1/8 của đường kính ống, và bề mặt có thể được mạ crôm cứng.

Tiếp theo được xác định trong kênh dòng điện trở thấp, vì nó có thiết kế lỗ khoan đầy đủ (lỗ khoan đầy đủ), hệ số điện trở dòng (giá trị KV) thấp hơn 40% ~ 60% so với van kiểm tra thang máy truyền thống; Ngoài ra, góc mở vạt đạt 75 ° ~ 85 °, làm giảm tổn thất áp suất do nhiễu loạn và phù hợp cho các kịch bản dòng chảy lớn (như đường ống nước DN1200).

Nó có nhiều hệ thống niêm phong khác nhau, có thể chọn ghế kiểm tra swing flap không hoàn nguyên khác nhau từ EPDM, NBR hoặc con dấu cứng kim loại và mức rò rỉ đáp ứng tiêu chuẩn API 598 Class IV; Khi đóng, thời gian tiếp xúc giữa vạt và bề mặt niêm phong là 0,2 giây, điều này ngăn chặn hiệu quả tác động của búa. Khi trung bình chảy về phía trước, áp suất đẩy đĩa van mở ra; Khi tốc độ dòng chảy trở về 0 hoặc chảy ngược, đĩa van tự động đóng do trọng lượng của chính nó và chênh lệch áp suất ngược.

Các khu vực ứng dụng điển hình:

1. Cây nước

2. Bơm phòng chống chảy ngược dòng cho đường ống dầu thô;

3. Hệ thống phục hồi ngưng tụ cho các nhà máy nhiệt điện;

4. Kiểm soát trở lại bùn cho các nhà máy xử lý nước thải;
