Kết nối mặt bích là gì?
Kết nối mặt bích là phương pháp kết nối được sử dụng rộng rãi trong cơ khí có thể tháo rời. Nó thường sử dụng một cặp mặt bích, một miếng đệm kín, bu lông và đai ốc để kết nối chặt chẽ các đường ống, van hoặc thiết bị với nhau.
Nguyên tắc chính của nó là:sử dụng lực siết của bu lông để nén miếng đệm kín giữa các mặt bích, nhờ đó bảo vệ chất lỏng (lỏng hoặc khí) không bị rò rỉ.

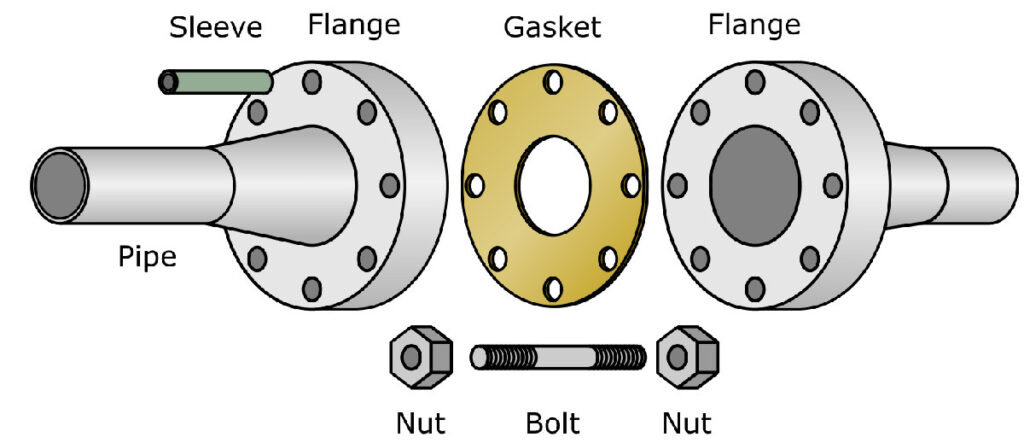

Một kết nối mặt bích điển hình bao gồm bốn phần chính sau:

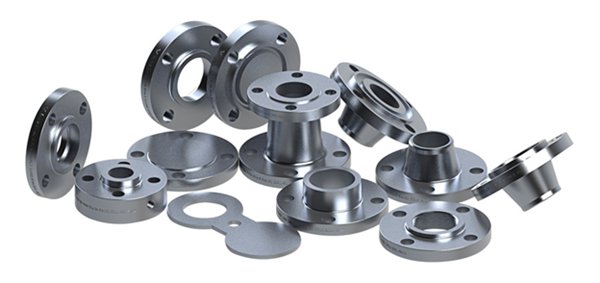

mặt bích: Một bộ phận hình đĩa được gắn chặt vào đầu ống hoặc cổng thiết bị, thường có lỗ bu lông.
Vòng đệm kín: Đặt giữa các mặt bịt kín của hai mặt bích, được ép để làm kín.
Bu lông và đai ốc: Đi qua các lỗ bu lông trên mặt bích để cung cấp lực kẹp.
Niêm phong mặt: Bề mặt của mặt bích tiếp cận miếng đệm; nó có nhiều loại khác nhau (ví dụ: mặt ngẩng lên, mặt nam/nữ, v.v.).
Ưu điểm chính:
Ưu điểm cao và niêm phong chắc chắn: Có khả năng xử lý các môi trường có áp suất cao, nhiệt độ cao hoặc ăn mòn.
Dễ dàng tháo dỡ và bảo trì: Có thể dễ dàng mở kết nối để làm sạch đường ống, kiểm tra thiết bị hoặc thay thế bộ phận.
Khả năng thay thế tốt: Mặt bích tuân thủ các tiêu chuẩn quốc gia (ví dụ: GB), tiêu chuẩn ngành hóa chất (ví dụ: HG), tiêu chuẩn ngành cơ khí (ví dụ: JB) và tiêu chuẩn quốc tế (ví dụ: ANSI/ASME, DIN). Các sản phẩm từ các nhà sản xuất khác nhau có thể được thay thế với điều kiện chúng tuân thủ cùng một tiêu chuẩn.
Ứng dụng chung:
Kỹ thuật đường ống: Liên kết đường ống với đường ống, đường ống với van và đường ống với máy bơm.
Bình chịu áp: Các phụ kiện cho hố ga và hố ga trên bình phản ứng và thùng chứa.
Điểm kết nối: Các kết nối đầu vào và đầu ra của bộ điều áp, và các kết nối giữa vỏ kênh và vỏ của bộ trao đổi nhiệt.
Hệ thống sản xuất và tiện ích công cộng: Dầu, hóa chất, khí tự nhiên, xử lý nước, hệ thống sưởi ấm, v.v.
So sánh đơn giản với các cách kết nối khác:
So với hàn: Các kết nối mặt bích có thể tháo rời được nhưng chúng tốn kém hơn và có thể tạo thêm các điểm rò rỉ.
So với kết nối ren: Các kết nối mặt bích có thể chịu được áp suất cao hơn và thích ứng với đường kính ống lớn hơn, nhưng chúng phức tạp hơn khi lắp đặt và cần nhiều không gian hơn.
Tóm tắt đơn giản: Khi có yêu cầu chống lại áp suất cao, xử lý đường ống lớn hoặc yêu cầu tháo rời thường xuyên để bảo trì, kết nối mặt bích thường là phương pháp được ưa chuộng. Ví dụ phổ biến nhất là các khớp nối trên đường ống nước chữa cháy hoặc đường ống dẫn hơi nước của nhà máy làm nổi bật các “đĩa nâng” và được cố định bằng một vòng bu lông.
