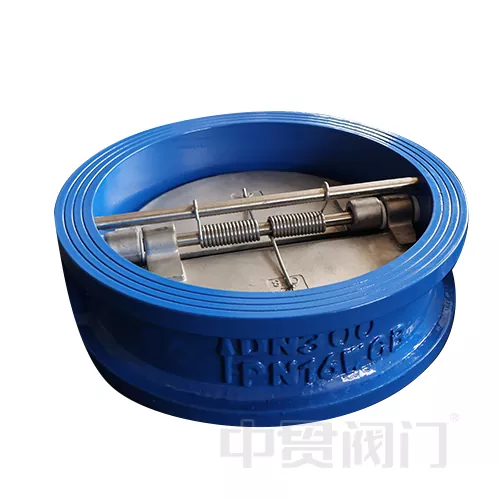

Van một chiều tấm kép wafer gang

Van một chiều wafer tấm kép bằng sắt đúc đã hoạt động tốt trong các cửa xả máy bơm trong các tòa nhà cao tầng, mạng lưới sưởi ấm khu vực cũng như hệ thống làm sạch và chế biến thực phẩm, chẳng hạn như mô hình DN200, đã ngăn chặn thành công các rung động của thân bơm do dòng nước lạnh chảy ngược trong hệ thống điều hòa không khí của một khu phức hợp thương mại. Khả năng chống dòng chảy thấp (giá trị Cv 0,6~1,2) và các đặc tính không cần bảo trì khiến nó trở thành thiết bị được ưa thích vì cả hiệu quả chi phí và độ tin cậy trong các tình huống áp suất thấp.

Đặc điểm kết cấu và thiết kế

Van kiểm tra tấm kép wafer bằng gang có Hai tấm van tròn đối xứng (vật liệu: sắt dẻo) được liên kết bằng bản lề lò xo và độ dày bằng 1/10 ~ 1/12 đường kính, đây là tính năng đầu tiên, Đĩa phụ lò xo đôi.

Thân van bằng gang (ASTM A48 Class 35B) nhẹ hơn 40% và có chiều dài ngắn hơn 60% so với van một chiều có mặt bích, khiến van này phù hợp để lắp đặt trong không gian hạn chế. Và giao diện kẹp tuân thủ EN 1092-2 và hỗ trợ các loại áp suất PN10-PN16. Vì vậy, chúng ta có thể kết luận nó là Thân van nhỏ gọn.

Cái cuối cùng là đóng và mở mô-men xoắn thấp. Tải trước lò xo được tối ưu hóa, áp suất mở đĩa<0,05 bar, thời gian phản hồi đóng<0,5 giây và Hệ số cản dòng chảy (giá trị Kv) là 0,6 ~ 1,2, phù hợp với hệ thống chống chảy ngược và đầu thấp ở đầu ra của máy bơm..

Ưu điểm về hiệu suất và khả năng ứng dụng

1. Cân bằng giữa tính kinh tế và độ bền:

Giá thành của vật liệu gang bằng 1/3 so với van thép không gỉ và có thể chịu được các chất lỏng ăn mòn yếu (như nước làm mát và nước thải sinh hoạt) có độ pH 6 ~ 9 thông qua lớp phủ bảo vệ;

Tuổi thọ thiết kế là ≥10 năm và việc bảo trì chỉ cần vệ sinh tấm van thường xuyên.

2. Nguy cơ bị búa nước thấp:

Tấm van đôi trongVan kiểm tra tấm kép wafer bằng gang được đóng theo từng giai đoạn để giảm tác động lên đường ống do tốc độ dòng chảy thay đổi đột ngột và giá trị đỉnh của áp suất búa nước đo được giảm 50% ~ 70%;

3. Khả năng tương thích rộng:

Phạm vi nhiệt độ áp dụng -20°C~120°C, hỗ trợ nước, dầu và các hóa chất có nồng độ thấp (chẳng hạn như dung dịch ethylene glycol);

Có thể lắp đặt theo chiều dọc hoặc chiều ngang cho ống gang, PVC hoặc thép carbon (cần có miếng đệm).
