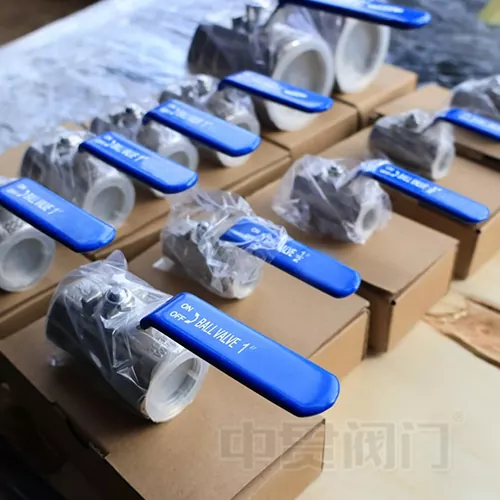

Hướng dẫn sử dụng 1pc Van bóng kết thúc

Van bóng kết thúc có ren thủ công 1PC là một van bóng áp suất thấp được thiết kế cho các hệ thống nước với thân thép không gỉ một mảnh (304/316/316L) được kết nối với đầu ren, phù hợp với các ống DN15-DN50. Sự kết hợp của lõi bóng được đánh bóng gương (RA≤0,4μM) và ghế PTFE đạt được tốc độ rò rỉ ≤0,1ppm và mô-men xoắn hoạt động ≤20n · m. Với ít hơn 50%

Không gian lắp đặt so với loại mặt bích, nó phù hợp cho việc cung cấp nước trong nước, tưới nhỏ giọt nông nghiệp và hệ thống HVAC. Thuận lợi

Van bóng kết thúc bằng thủ công 1pc được hình thành bởi quá trình đúc chính xác, vật liệu có thể là thép không gỉ 304, 316 hoặc 316L, khả năng chống ăn mòn ion clorua (CL-≤200ppm); Các đầu có ren là ISO 228/ISO 7 (g/npt) hoặc sê-ri BSP và phù hợp với các đường ống DN15-DN50 với áp suất làm việc ≤ PN16.

Và làm thế nào để có một quả bóng mô -men xoắn thấp?

Bề mặt van kết thúc bằng chỉ số 1PC của chúng tôi được đánh bằng gương (RA≤0,4μm), khu vực tiếp xúc với ghế van giảm 30%và mô-men xoắn hoạt động là ≤ 20n · m. Và, độ chính xác qua lỗ đạt tới dung sai H7 và giá trị CV hệ số dòng chảy cao hơn 15% ~ 20% so với các van bóng thông thường.

Lợi ích hiệu suất

1. Dễ cài đặt:

Có thể duy trì Van bóng kết thúc bằng chỉ số 1PC mà không cần tháo rời và kết nối ren tiết kiệm không gian lắp đặt mặt bích và hiệu quả xây dựng được tăng 50%;

2. Đang chống ăn mòn và cuộc sống lâu dài:

Thép không gỉ 316L có khả năng chống ăn mòn pren≥35 ăn mòn trong nước chứa clo (như nước máy thành phố) và tuổi thọ thiết kế là ≥ 15 năm;

Cấu trúc thân cây chống mờ STEM đảm bảo hoạt động an toàn ở áp suất khác biệt cao.

3. Khả năng chi trả:

Chi phí là 60% so với các van bóng mặt bích và ghế có thể được thay thế trực tuyến (không cần ngắt kết nối đường ống), giảm 70% chi phí bảo trì.

Ứng dụng

1. Nhà kiểm soát công tắc ống nóng và nước lạnh.

2. Điều chỉnh dòng các kênh chi nhánh của hệ thống tưới nhỏ giọt nông nghiệp.

3. Phân loại đầu vào và đầu ra của thiết bị lọc nước thương mại, van thoát nước HVAC.
