Kết nối kiểu wafer là gì?(1)

Kết nối kiểu wafer là phương pháp buộc chặt các van (đặc biệt làvan bướm,van kiểm tra, v.v.) giữa các mặt bích ống bằng bu lông dài. Đặc điểm xác định của nó là: van không có mặt bích riêng; thay vào đó, các bu lông dài xuyên qua mặt bích của hai ống để cố định van ở giữa.

1. Xây dựng

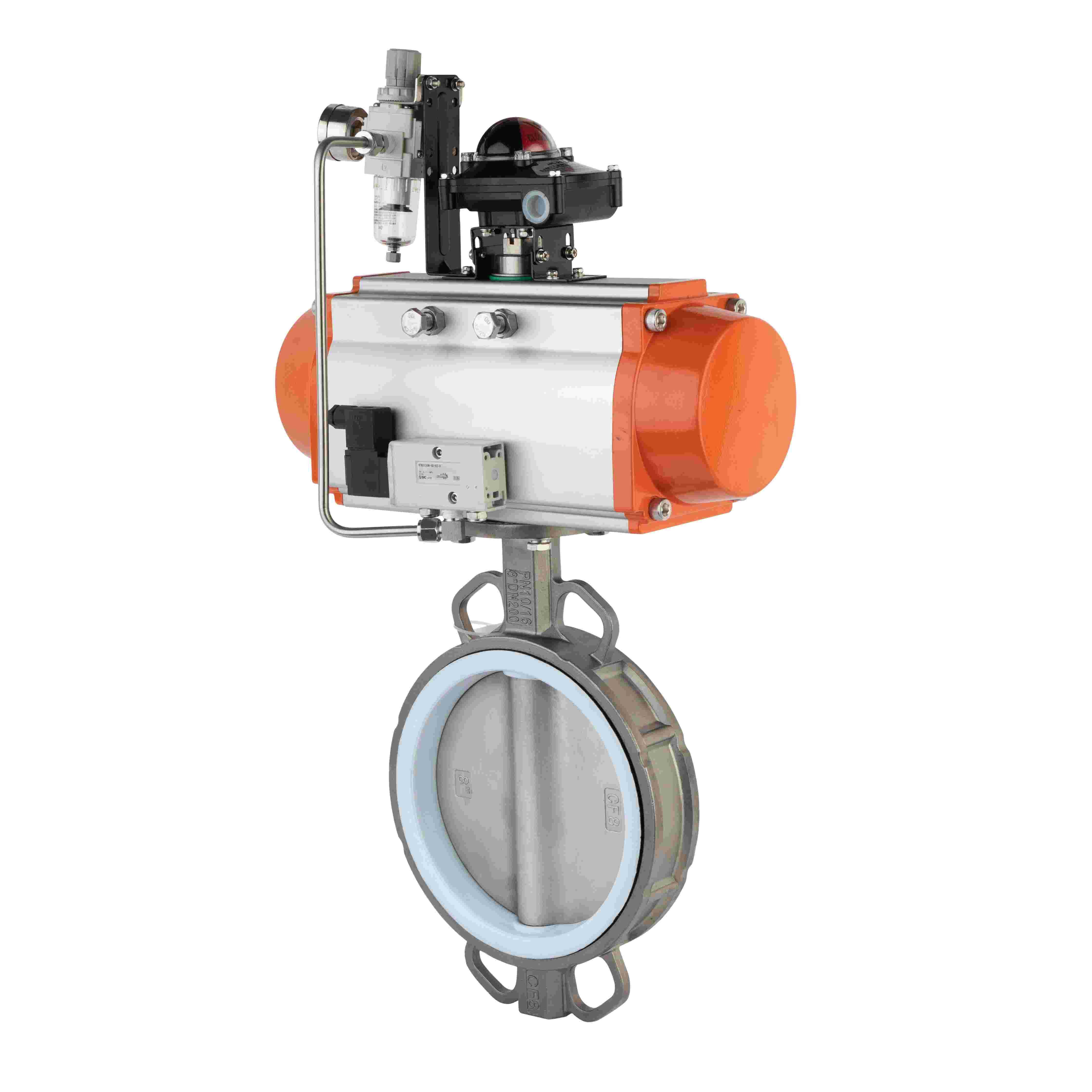

Van: Thân van không có lỗ bu lông mặt bích, chỉ có mặt định vị nhẵn. Ví dụ phổ biến: van bướm wafer, van kiểm tra wafer.

Bu lông: Thường là bu lông đinh tán hoặc xuyên bu lông, đủ dài để xuyên qua các lỗ bu lông của cả hai mặt bích ống.

Mặt bích ống: Các đầu ống phải được trang bị mặt bích tiêu chuẩn.

Đai ốc: Dùng để siết chặt.

2. Nguyên tắc làm việc

Đặt van wafer giữa mặt bích của hai ống.

Chèn các bu lông dài xuyên qua các lỗ bu lông của một mặt bích ống → qua các lỗ hiệu chỉnh trên thân van wafer → qua các lỗ bu lông của mặt bích ống ngược.

Siết chặt đai ốc ở cả hai đầu. Khi các đai ốc được siết chặt, hai mặt bích ống được kéo lại với nhau.

Lực kẹp này bịt kín van giữa các mặt bích, bằng các miếng đệm (hoặc vòng đệm đàn hồi tích hợp của van) tạo thành giao diện bịt kín.

3. Đặc điểm chính (So với Van mặt bích)
