Trong các hệ thống công nghiệp hiện đại, hiệu quả, an toàn và tự động hóa không còn là tùy chọn nữa mà chúng rất cần thiết. Một thành phần đóng vai trò quan trọng trong việc đạt được các mục tiêu này làVan bướm điều khiển bằng khí nén. Được sử dụng rộng rãi trong xử lý nước, xử lý hóa chất, sản xuất điện, thực phẩm & đồ uống và hệ thống HVAC, loại van này kết hợp thiết kế cơ khí đơn giản với tự động hóa khí nén đáng tin cậy. Phản ứng nhanh, cấu trúc nhỏ gọn và yêu cầu bảo trì thấp khiến nó trở thành lựa chọn ưu tiên cho cả ứng dụng điều khiển bật-tắt và điều tiết.
Bài viết này cung cấp một cái nhìn tổng quan chuyên nghiệp và sâu sắc vềVan bướm điều khiển bằng khí nén, bao gồm cách thức hoạt động, những ưu điểm chính, thông số kỹ thuật, hướng dẫn lựa chọn và những câu hỏi thường gặp mà người mua thường hỏi trước khi đưa ra quyết định.

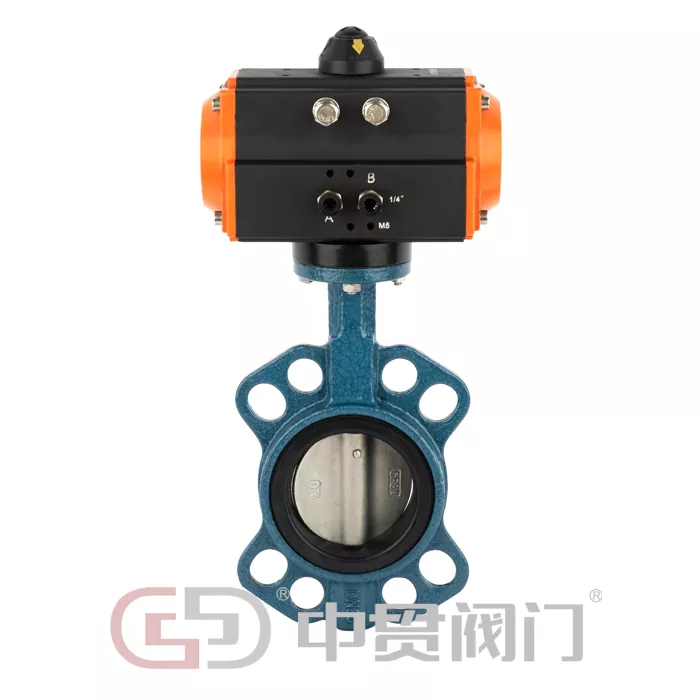

A Van bướm điều khiển bằng khí néngồm hai phần chính: thân van bướm và bộ truyền động khí nén. Thân van chứa một đĩa gắn trên trục quay. Khi khí nén được cung cấp cho bộ truyền động, nó sẽ chuyển đổi áp suất không khí thành chuyển động cơ học, quay đĩa 90 độ để mở hoặc đóng van.
Vị thế mở: Đĩa thẳng hàng với hướng dòng chảy, cho phép vật liệu đi qua với lực cản tối thiểu.
Vị trí đóng: Đĩa quay vuông góc với dòng chảy, tạo ra sự bịt kín chặt vào đế van.
Tùy thuộc vào yêu cầu của hệ thống, bộ truyền động có thể được cấu hình nhưtác động kép(không khí để mở và đóng) hoặctác dụng đơn/trở lại mùa xuân(không khí để mở, lò xo để đóng hoặc ngược lại), đảm bảo an toàn khi có sự cố cấp khí.
Van thủ công yêu cầu sự vận hành của con người, điều này hạn chế tốc độ, độ chính xác và khả năng tích hợp với các hệ thống tự động. MỘTVan bướm điều khiển bằng khí néncung cấp một số lợi thế rõ ràng:
Thời gian phản hồi nhanhđể kiểm soát quá trình tự động
Giảm chi phí lao độngvà lỗi của con người
Cải thiện an toàn, đặc biệt là trong môi trường nguy hiểm hoặc nhiệt độ cao
Tích hợp dễ dàngvới PLC, DCS và hệ thống điều khiển từ xa
Đối với các cơ sở muốn nâng cấp lên dây chuyền sản xuất tự động hoặc bán tự động, truyền động bằng khí nén thường là giải pháp tiết kiệm chi phí nhất.
Của chúng tôiVan bướm điều khiển bằng khí nénđược thiết kế chú trọng đến độ bền, độ chính xác và tiêu chuẩn quốc tế. Mỗi thiết bị đều được kiểm tra để đảm bảo hiệu suất đáng tin cậy trong các điều kiện vận hành đòi hỏi khắt khe.
Cấu trúc nhỏ gọn và nhẹ
Tấm gắn ISO 5211 để lắp đặt bộ truyền động dễ dàng
Yêu cầu mô-men xoắn thấp, giảm kích thước bộ truyền động và mức tiêu thụ không khí
Hiệu suất bịt kín tuyệt vời với ghế van có thể thay thế
Thích hợp cho cả môi trường lỏng và khí
Dưới đây là bảng thông số kỹ thuật đơn giản hóa để giúp các kỹ sư và người mua nhanh chóng hiểu được khả năng của sản phẩm.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Phạm vi kích thước van | DN50 – DN600 |
| Đánh giá áp suất | Pn10 / lim16 |
| Chất liệu thân máy | Sắt dễ uốn, thép carbon, thép không gỉ |
| Chất liệu đĩa | Thép không gỉ, sắt dẻo (có tráng) |
| Chất liệu ghế | EPDM, NBR, PTFE |
| Loại thiết bị truyền động | Tác động kép / Tác động đơn (Spring Return) |
| Áp suất vận hành | 0,4 – 0,7 MPa |
| Nhiệt độ hoạt động | -20°C đến +180°C |
| Chuẩn kết nối | Tấm wafer / Lug / Mặt bích |
| Chế độ điều khiển | Bật-Tắt / Điều chế (với Bộ định vị) |
Cấu hình này cho phépVan bướm điều khiển bằng khí nénđể thích ứng với các môi trường công nghiệp khác nhau trong khi vẫn duy trì hiệu suất ổn định và lặp lại.
Nhờ tính linh hoạt của chúng,Van bướm điều khiển bằng khí nénđược áp dụng rộng rãi trong nhiều ngành công nghiệp:
Xử lý nước và nước thảiđể cách ly và điều tiết dòng chảy
Nhà máy hóa chất và hóa dầuxử lý phương tiện ăn mòn hoặc nguy hiểm
Chế biến thực phẩm và đồ uốngnơi yêu cầu vệ sinh và vận hành nhanh
hệ thống HVACđể kiểm soát nước lạnh và nước nóng
Nhà máy điệncho nước làm mát và hệ thống phụ trợ
Thiết kế đơn giản của chúng cũng khiến chúng phù hợp với đường ống có đường kính lớn, nơi các loại van khác có thể quá cồng kềnh hoặc đắt tiền.
Lựa chọn đúngVan bướm điều khiển bằng khí nénđòi hỏi phải đánh giá một số yếu tố chính:
Loại phương tiện: Nước, khí đốt, dầu hoặc hóa chất ăn mòn
Phạm vi nhiệt độ và áp suất: Phù hợp với chất liệu ghế và thân xe
Kích thước van và loại kết nối: Lắp đặt wafer, vấu hoặc mặt bích
Yêu cầu kiểm soát: Điều khiển bật tắt hoặc điều chỉnh lưu lượng
Chức năng không an toàn: Xác định xem có cần thiết phải quay lại mùa xuân hay không
Bằng cách kết hợp các tham số này với yêu cầu hệ thống của bạn, bạn có thể đảm bảo độ tin cậy lâu dài và hiệu suất tối ưu.
Một trong những lợi thế lớn nhất của mộtVan bướm điều khiển bằng khí nénlà nhu cầu bảo trì thấp của nó. Kiểm tra định kỳ thường bao gồm:
Kiểm tra áp suất cấp khí và chất lượng không khí
Kiểm tra độ mòn của phớt và chỗ ngồi
Xác minh phản hồi của bộ truyền động và độ chính xác của hành trình
Đảm bảo bu lông lắp vẫn an toàn
Với việc lắp đặt đúng cách và kiểm tra định kỳ, tuổi thọ của van có thể được kéo dài đáng kể.
Hỏi: Van bướm điều khiển bằng khí nén dùng để làm gì?
Trả lời: Van bướm dẫn động bằng khí nén được sử dụng để kiểm soát hoặc cách ly dòng chất lỏng và khí trong đường ống công nghiệp tự động, mang lại phản ứng nhanh và khả năng bịt kín đáng tin cậy.
Hỏi: Van bướm điều khiển bằng khí nén khác với van bướm điện như thế nào?
Trả lời: Van bướm dẫn động bằng khí nén sử dụng khí nén để vận hành, mang lại khả năng truyền động nhanh hơn và phù hợp hơn với môi trường nguy hiểm, trong khi van điện dựa vào động cơ và năng lượng điện.
Câu hỏi: Van bướm điều khiển bằng khí nén có thể xử lý được môi trường ăn mòn không?
Trả lời: Có, bằng cách chọn vật liệu thân, đĩa và mặt ngồi thích hợp như thép không gỉ và PTFE, Van bướm dẫn động bằng khí nén có thể xử lý chất lỏng ăn mòn một cách an toàn.
Câu hỏi: Van bướm điều khiển bằng khí nén có phù hợp để điều chỉnh dòng chảy không?
Trả lời: Có, khi được trang bị bộ định vị, Van bướm điều khiển bằng khí nén có thể thực hiện điều khiển điều biến chính xác bên cạnh thao tác bật-tắt đơn giản.
Chiết Giang Zhongguan Valve Manufacturing Co., Ltd.chuyên thiết kế và sản xuất các loại van công nghiệp chất lượng cao, bao gồm cả vanVan bướm điều khiển bằng khí nén. Với việc kiểm soát chất lượng nghiêm ngặt, quy trình sản xuất tiên tiến và tập trung mạnh mẽ vào yêu cầu của khách hàng, chúng tôi cung cấp các giải pháp van đáng tin cậy cho các ngành công nghiệp toàn cầu.
Để biết thông số kỹ thuật chi tiết, giải pháp tùy chỉnh hoặc hỗ trợ kỹ thuật, vui lòng liên hệliên hệChiết Giang Zhongguan Valve Manufacturing Co., Ltd.Đội ngũ giàu kinh nghiệm của chúng tôi sẵn sàng giúp bạn chọn loại van phù hợp cho ứng dụng của mình và đảm bảo hoạt động thành công lâu dài.
-
