Kết nối kiểu wafer là một phương pháp buộc chặtvan(đặc biệtvan bướm, van kiểm tra, v.v.) giữa các mặt bích ống bằng bu lông dài. Đặc điểm xác định của nó là: van không có mặt bích riêng; thay vào đó, các bu lông dài xuyên qua mặt bích của hai ống để cố định van ở giữa.
Tiết kiệm không gian: Chiều dài van wafer (kích thước mặt đối mặt) bằng 1/3 đến 1/4 chiều dài của van mặt bích.
Giảm chi phí: Loại bỏ việc rèn/gia công hai mặt bích tích hợp trên thân van.
Nhẹ: Có thể xử lý bằng tay mà không cần thiết bị nâng, đặc biệt đối với đường kính lớn (ví dụ DN200 trở lên).
Không thể tháo rời một cách độc lập: Để thay thế van wafer, cả hai mặt bích ống phải được ngắt kết nối (tức là ống phải được tháo rời). Therefore, it cannot be used at pipe dead-ends or where only one side is accessible.
Yêu cầu căn chỉnh tốt: Mặt bích ống không thẳng hàng có thể làm xoắn van và gây hỏng phốt.
Not for very high pressure: Typically used in low to medium pressure (≤ PN40 / Class 300); áp suất cực cao có thể làm biến dạng thân van.

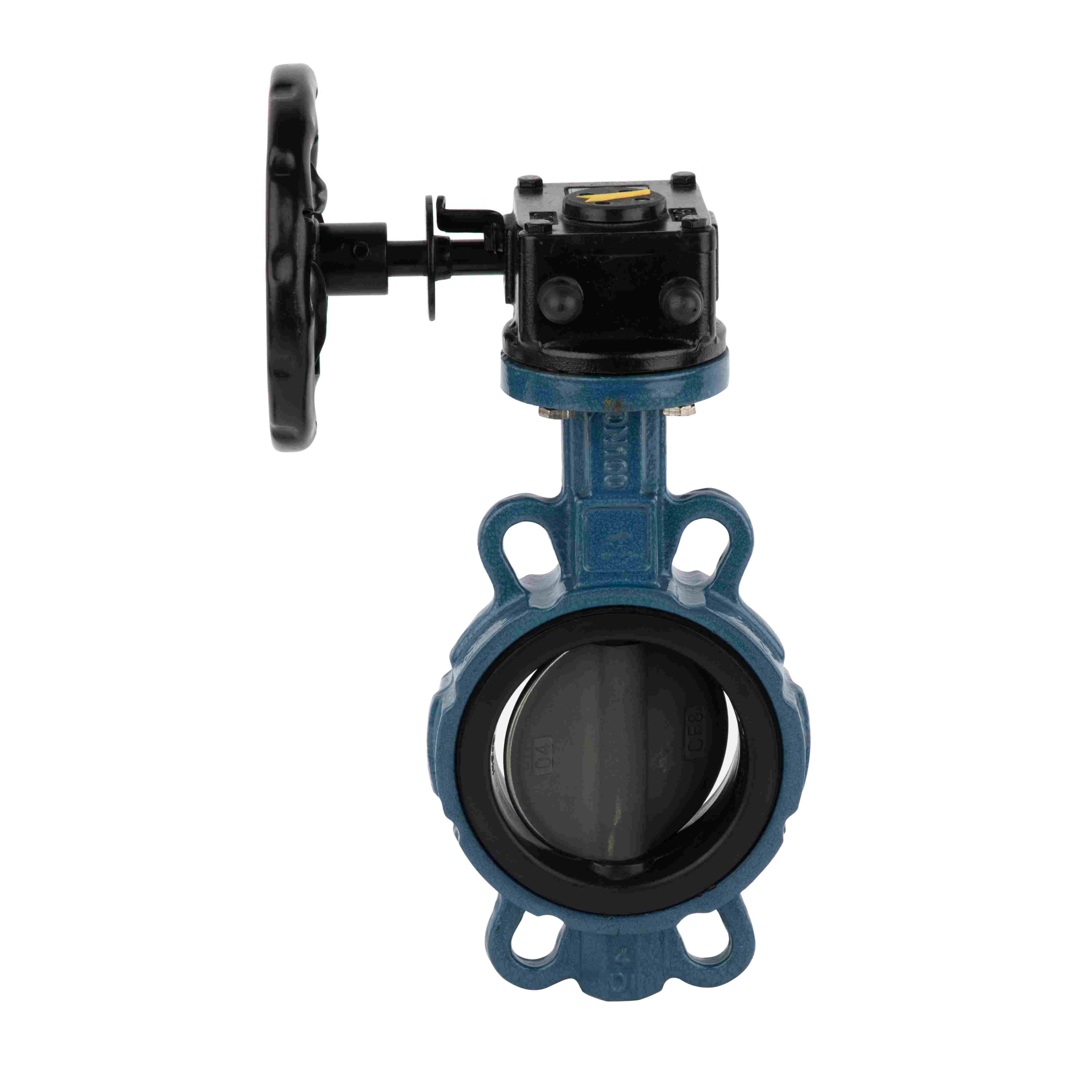

Van bướm wafer: Xử lý nước, HVAC, hệ thống phòng cháy chữa cháy – phổ biến do chi phí thấp và lắp đặt dễ dàng.
Van một chiều wafer: Ngăn chặn dòng chảy ngược; ngắn hơn nhiều so với van một chiều dạng xoay, được kẹp trực tiếp giữa các mặt bích.
Van lót wafer: Ứng dụng chống ăn mòn.
Chiều dài bu lông phải được tính toán chính xác:
Độ dày mặt bích ống 2 × + chiều dài mặt đối mặt của van + 2 × độ dày miếng đệm + 2 × chiều cao đai ốc
Sử dụng các tiêu chuẩn kết nối wafer thích hợp (ví dụ: EN 593, API 609, GB/T 12238) với các tiêu chuẩn mặt bích ống tương ứng (ví dụ: GB/T 9119, HG/T 20592).
Áp dụng mô-men xoắn đều của bu-lông để tránh việc kẹp không đều, có thể gây ra hiện tượng kẹt đĩa (vấn đề thường gặp với van bướm).
Loại wafer là thiết kế kết nối hướng tới trọng lượng nhẹ, chi phí thấp và lắp đặt nhanh chóng. Về cơ bản, nó coi van như một “bộ phận được kẹp” giữa hai mặt bích ống. Lựa chọn nên xem xét đánh giá áp suất, khả năng tiếp cận bảo trì và tần suất loại bỏ.
