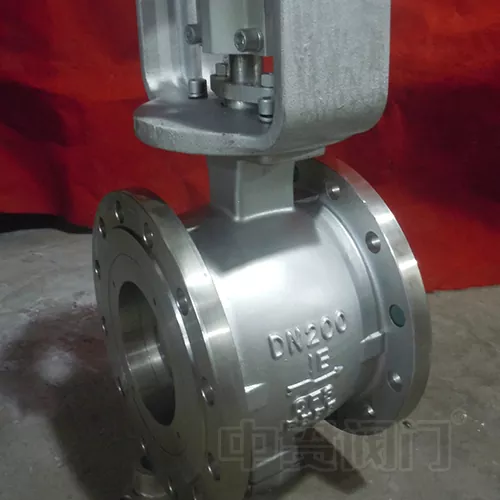

Van bi cổng chữ V bằng thép không gỉ

Van bi cổng chữ V bằng thép không gỉ Zhongguan là loại van công nghiệp hiệu suất cao được thiết kế nhằm mục đích điều chỉnh dòng chảy chính xác và các điều kiện sử dụng khắc nghiệt. Được chế tạo từ thép không gỉ cao cấp và kết hợp hình dạng bóng chữ V tiên tiến, nó vượt trội trong việc xử lý chất lỏng ăn mòn, hệ thống nhiệt độ và áp suất cao cũng như môi trường phức tạp chứa các hạt lơ lửng hoặc vật liệu dạng sợi.

Van này được triển khai rộng rãi trong các lĩnh vực lọc hóa dầu, sản xuất điện, chế biến luyện kim, sản xuất thực phẩm và đồ uống, sản xuất dược phẩm, bột giấy và giấy cũng như các lĩnh vực bảo vệ môi trường. Nó được công nhận rộng rãi nhờ khả năng bịt kín vượt trội, khả năng chống mài mòn đặc biệt và tuổi thọ vận hành kéo dài, khiến nó trở thành thành phần không thể thiếu trong các hệ thống kiểm soát quy trình hiện đại.

Tính năng thiết kế cốt lõi & Ưu điểm kỹ thuật

1. Hình học bóng cổng V chính xác để điều khiển chính xác

Đường viền hình chữ V được gia công trên bề mặt quả bóng mang lại đặc tính dòng chảy có độ chính xác cao, cung cấp cả đường cong điều khiển tuyến tính và tỷ lệ phần trăm bằng nhau. Với tỷ lệ quay vòng vượt quá 100:1, van này phù hợp lý tưởng cho các ứng dụng yêu cầu quy định quy trình nghiêm ngặt, chẳng hạn như kiểm soát cấp liệu lò phản ứng và cân bằng tỷ lệ dòng chảy.

2. Hành động cắt tự làm sạch ngăn ngừa tắc nghẽn

Khi quả bóng cổng chữ V quay, cạnh sắc của rãnh chữ V tạo ra hiệu ứng cắt mạnh mẽ giúp cắt xuyên qua các sợi, sợi bột giấy, bùn và các hạt rắn có trong dòng chất lỏng một cách hiệu quả. Hành động tự làm sạch độc đáo này ngăn chặn sự tích tụ vật liệu và kẹt van, mang lại lợi thế khác biệt trong các ứng dụng đầy thách thức liên quan đến giấy, bùn, nước thải và các chất lỏng chứa chất rắn khác.

3. Luyện kim cao cấp & Làm cứng bề mặt tiên tiến

• Vật liệu cơ bản: Thân van và bi có sẵn bằng thép không gỉ cao cấp, bao gồm 304, 316 và CF8M (CF3M), mang lại khả năng chống chịu tuyệt vời trước nhiều loại môi trường ăn mòn.

• Cải thiện bề mặt: Đối với các điều kiện đòi hỏi khắt khe, các bề mặt bịt kín có thể được gia cố bằng lớp phủ cacbua vonfram hoặc gốm được áp dụng thông qua công nghệ phun nhiệt nhiên liệu oxy tốc độ cao (HVOF). Phương pháp xử lý này đạt được độ cứng bề mặt lên tới HRC 65 hoặc cao hơn, cải thiện đáng kể khả năng chống xói mòn, mài mòn và mòn, đồng thời kéo dài tuổi thọ sử dụng lên gấp nhiều lần so với các giải pháp thay thế không phủ.

4. Nhiều giải pháp bịt kín cho nhiệt độ và áp suất cực cao

Tùy thuộc vào yêu cầu dịch vụ cụ thể của bạn, chúng tôi cung cấp một loạt các cấu hình niêm phong:

• Phốt mềm (PTFE/PPL): Lý tưởng cho các ứng dụng truyền thông sạch, áp suất thấp và nhiệt độ môi trường xung quanh, đạt được tỷ lệ rò rỉ thấp đến mức Loại VI (rò rỉ không nhìn thấy được) .

• Phốt cứng kim loại (Kim loại với kim loại): Được thiết kế cho các dịch vụ có nhiệt độ cao lên đến 450°C (842°F) , hệ thống áp suất cao và phương tiện mài mòn, duy trì hiệu suất rò rỉ ổn định ở cấp IV đến VI.

• Phớt tổng hợp than chì linh hoạt: Kết hợp khả năng chịu nhiệt độ cao tuyệt vời với độ đàn hồi thuận lợi, khiến nó đặc biệt thích hợp cho hệ thống hơi nước và dầu truyền nhiệt.

5. Tích hợp điều khiển thông minh và điều khiển thông minh được tiêu chuẩn hóa

• Mặt bích lắp tuân thủ ISO 5211: Cho phép lắp đặt trực tiếp, không cần dụng cụ các bộ truyền động điện, khí nén hoặc bánh răng sâu, hỗ trợ tín hiệu tương tự 4-20mA và các giao thức truyền thông bus kỹ thuật số (chẳng hạn như Profibus, Modbus và Foundation Fieldbus) để tích hợp liền mạch vào các hệ thống điều khiển DCS và PLC tự động.

• Thân được thiết kế an toàn: Có thiết kế thân chống nổ kết hợp với cơ chế khóa dừng giới hạn tích hợp, đảm bảo vận hành an toàn và đáng tin cậy ngay cả trong điều kiện tăng áp suất cao.

6. Phương thức kết nối & cấu hình kết cấu đa năng

• Các loại kết nối: Có sẵn ở các đầu có mặt bích (RF, FF), loại wafer/lug, có ren (NPT, BSP), đầu hàn ổ cắm và đầu hàn đối đầu, tương thích với các tiêu chuẩn đường ống quốc tế chính bao gồm ANSI, DIN, JIS và GB.

• Tùy chọn cấu trúc: Được cung cấp trong cấu hình điều khiển cổng V tiêu chuẩn, cũng như thiết kế bịt kín hai chỗ ngồi cho các ứng dụng ngắt hai chiều hoặc các ứng dụng đạp xe bật tắt tần số cao.

Các ngành và kịch bản ứng dụng điển hình

Hướng dẫn lựa chọn nhanh – Giúp bạn chọn đúng loại van

Để tạo điều kiện lựa chọn van chính xác, chúng tôi khuyên bạn nên cung cấp các thông số vận hành sau cho nhóm kỹ thuật của chúng tôi:

• Đặc điểm môi trường: Tên, độ ăn mòn, hàm lượng chất rắn (loại và nồng độ), độ nhớt

• Điều kiện vận hành: Phạm vi áp suất làm việc, phạm vi nhiệt độ, hệ số lưu lượng yêu cầu (Cv/Kv)

• Yêu cầu điều khiển: Đặc tính dòng chảy mong muốn (tuyến tính/tỷ lệ phần trăm bằng nhau), loại bộ truyền động (thủ công/điện/khí nén), ưu tiên tín hiệu điều khiển

• Thông số kỹ thuật kết nối: Xếp hạng mặt bích, lịch trình đường ống, loại kết nối cuối

Đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi cung cấp các dịch vụ tính toán kích thước miễn phí và dịch vụ thiết kế giải pháp tùy chỉnh để đảm bảo hiệu suất van tối ưu cho ứng dụng cụ thể của bạn.

Tiêu chuẩn sản xuất và đảm bảo chất lượng

• Tuân thủ: Được sản xuất theo các tiêu chuẩn được quốc tế công nhận bao gồm ISO 9001, API 6D, API 607 ​​(an toàn cháy nổ) và GB/T 12237.

• Kiểm tra nghiêm ngặt: Mỗi van đều trải qua kiểm tra áp suất thủy tĩnh 100%, kiểm tra rò rỉ mặt tựa và phân tích quang phổ vật liệu để đảm bảo không có khuyết tật.

• Truy xuất nguồn gốc: Khả năng truy xuất nguồn gốc nguyên liệu đầy đủ và tài liệu kiểm tra toàn diện được lưu giữ để lưu giữ hồ sơ chất lượng.

Cam kết dịch vụ hậu mãi & bảo hành

1. Thời hạn bảo hành: 12 tháng kể từ ngày vận hành thử, bao gồm các lỗi sản xuất.

2. Hỗ trợ kỹ thuật trọn đời: Miễn phí tiếp cận nhóm kỹ thuật của chúng tôi để khắc phục sự cố, hướng dẫn bảo trì và đề xuất phụ tùng thay thế trong suốt thời gian sử dụng của van.

3. Ứng phó khẩn cấp: Ưu tiên hỗ trợ tại chỗ hoặc từ xa trong 48 giờ đối với các lỗi hệ thống nghiêm trọng.

Tại sao chọn Trung Quan?

• Hơn 18 năm kinh nghiệm sản xuất van chuyên dụng

• Xuất khẩu sang hơn 30 quốc gia trên khắp năm châu lục

• Khả năng tùy chỉnh hoàn toàn – kích thước không chuẩn, hợp kim đặc biệt và lớp phủ tùy chỉnh có sẵn theo yêu cầu

• Kiểm soát quy trình nghiêm ngặt với khả năng truy xuất nguồn gốc chất lượng được ghi chép đầy đủ

• Giá cả cạnh tranh với nguồn cung cấp trực tiếp từ nhà máy – không có mức chênh lệch trung gian

Van Zhongguan - Kỹ thuật chính xác cho mọi thử thách dòng chảy.

Để có bảng dữ liệu kỹ thuật chi tiết, bản vẽ CAD hoặc hỗ trợ lựa chọn cá nhân, vui lòng liên hệ với nhóm bán hàng của chúng tôi. Chúng tôi mong muốn xây dựng mối quan hệ hợp tác lâu dài với bạn.
