ISO5211 là một tiêu chuẩn quan trọng được thiết lập bởi Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) chokết nối vanThiết bị truyền động đến van công nghiệp. Mục tiêu chính của nó là đảm bảo rằng các van quay một phần (như van bướm và van bóng) và bộ truyền động là tương thích và có thể dễ dàng thay thế trên toàn thế giới. Tiêu chuẩn xác định rõ ràng kích thước của các kết nối mặt bích, yêu cầu mô -men xoắn, mẫu lỗ và cấu trúc ổ đĩa. Nó cũng chỉ định các giá trị mô -men xoắn tối đa (từ 32 đến 10.000nm) cho các loại mặt bích khác nhau (từ F03 đến F25) .. thông qua thiết kế giao diện thống nhất, ISO5211 đơn giản hóa đáng kể quá trình phù hợp giữa các van và bộ truyền động, giảm độ phức tạp cài đặt và cải thiện độ tin cậy của hệ thống và hiệu quả bảo trì.
Về mặt thiết kế kết cấu, ISO5211 nhấn mạnh việc tiêu chuẩn hóa các mặt bích đa dạng cao (nền tảng lắp trên cùng), cho phép lắp đặt bộ truyền động trực tiếp, loại bỏ các dấu ngoặc truyền thống và kết nối trục, do đó giảm số lượng linh kiện và tăng cường độ ổn định. Ví dụ, các van bướm đáp ứng tiêu chuẩn này có thể được điều chỉnh trực tiếp thành các bộ truyền động khí nén hoặc điện để lắp đặt nhanh và điều khiển chính xác.
Vì vậy, nó cũng được áp dụng trong van bướm của chúng tôi, chúng tôi có thể cung cấp nhiều tiêu chuẩn khác nhau, nếu bạn cần thân tròn, chúng tôi cũng có thể cung cấp, nó thường có thể được áp dụng ở một số quốc gia như Việt Nam và Nga.
Trục vuông là hình thức trục truyền động được đề xuất bởi tiêu chuẩn ISO5211. Ưu điểm cốt lõi của nó là:
1. Hiệu suất truyền mô-men xoắn: Trục vuông truyền mô-men xoắn thông qua tiếp xúc phẳng, có ma sát lớn hơn trục tròn và có thể giảm hiệu quả nguy cơ trượt, đặc biệt phù hợp với các kịch bản hoạt động tần số cao và áp suất cao.
2. Định vị xác định: Phù hợp với giao diện trục và bộ truyền động vuông (như phím hình vuông góc bên phải hoặc phím hình vuông đường chéo) có thể đảm bảo sự liên kết nghiêm ngặt của trục và trục van, tránh sự cố dấu của con dấu do độ lệch góc.
3. Tương tự và tiêu chuẩn hóa: ISO5211 chỉ định kích thước trục vuông và vị trí lỗ mặt bích, để bộ truyền động và van của các thương hiệu khác nhau có thể được kết nối liền mạch, cải thiện đáng kể tính linh hoạt của chuỗi cung ứng.

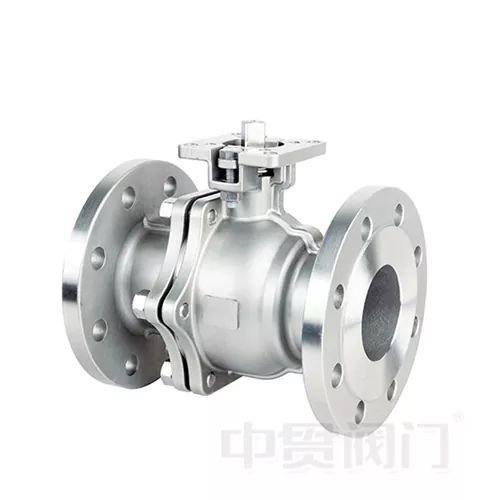

4. Ứng dụng trên toàn thị trường quốc tế: Thiết kế trục vuông đã trở thành chủ đạo tại các thị trường cao cấp châu Âu, Mỹ và quốc tế. Ví dụ, van bóng mặt bích khí nén nhập khẩu của Amisco ở Hoa Kỳ áp dụng nền tảng cao trục vuông ISO5211, cài đặt trực tiếp bộ truyền động mà không cần điều chỉnh thêm và hỗ trợ các cài đặt chống trượt chống trượt và cài đặt chống tĩnh, phù hợp với điều kiện làm việc khắc nghiệt. Các thiết kế tương tự cũng được tìm thấy trong các sản phẩm van công nghiệp từ Đức, Nhật Bản và các quốc gia khác, phản ánh sự trưởng thành và độ tin cậy công nghệ của họ.

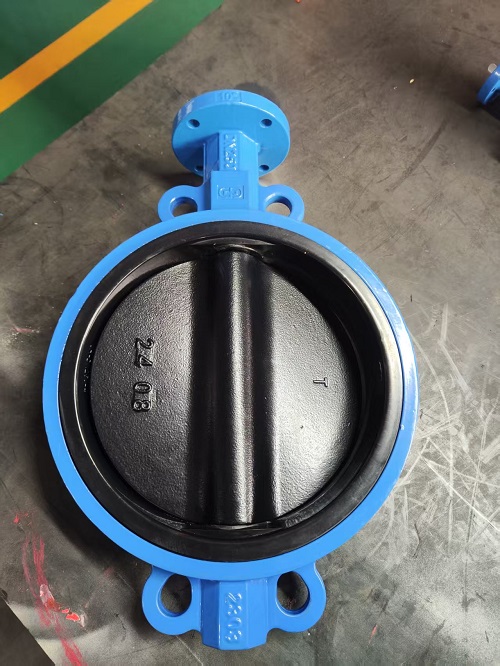

Vì vậy, lý do tại sao Square Stem và ISO5211 thường xuất hiện cùng nhau, van bướm thân và thân hình vuông của chúng tôi cũng tuân theo điều này, một số khách hàng của chúng tôi cũng hỏi tại sao mặt bích trên cùng có một số máy khoan khác, đó là STEM Van, chúng tôi không chỉ cung cấp một tiêu chuẩn.
